Modul ESP8266 ESP-01 4 Channel Relay Development Board

Cukup Rp 119000.00 sudah bisa dapat. Sedang promo, teman-teman yang butuh boleh cek.

Modul ESP8266 ESP-01 4 Channel Relay Development Board adalah solusi praktis dan serbaguna untuk mengendalikan berbagai perangkat listrik melalui jaringan WiFi. Dengan menggabungkan modul WiFi ESP8266 dan MCU 8-bit yang matang dalam satu board, modul ini memungkinkan Anda mengontrol hingga 4 relay langsung dari smartphone Android melalui aplikasi, cukup dalam jaringan lokal (LAN).

Modul ini sangat ideal untuk proyek smart home, otomasi industri skala kecil, kontrol lampu, pompa, motor, dan berbagai peralatan listrik lainnya dengan tegangan AC maupun DC. Didukung catu daya DC 5V dan desain terintegrasi, pemasangan dan pengoperasian menjadi lebih mudah dan efisien.

1. Keunggulan Utama

   • Desain terintegrasi: modul ESP8266 WiFi, MCU, dan 4 channel relay dalam satu board.

   • Dapat dikontrol via aplikasi Android dalam jaringan lokal (LAN).

   • Bekerja dengan catu daya DC 5V sehingga mudah diintegrasikan dengan sistem lain.

   • Mendukung dua mode kerja fleksibel sesuai kebutuhan jaringan.

   • Output relay dengan isolasi optocoupler, lebih aman dan andal.

   • Relay original Songle dengan daya tahan tinggi (hingga 100.000 kali kerja kontinu).

   • PCB memenuhi standar RoHS, aman dan ramah lingkungan.

2. Fitur dan Fungsi

   • Kontrol Jarak Jauh via WiFi: Menggunakan modul ESP8266, Anda dapat menghidupkan dan mematikan 4 relay melalui aplikasi Android selama berada dalam jaringan yang sama.

   • Dua Mode Koneksi:

     • Mode 1: Ponsel terhubung langsung ke jaringan WiFi yang dipancarkan modul ESP8266.

     • Mode 2: Ponsel dan modul ESP8266 sama-sama terhubung ke router WiFi.

   • Jarak Transmisi:

     • Lingkungan terbuka dengan koneksi langsung ke modul: hingga ±100 meter.

     • Melalui router: jarak bergantung pada jangkauan sinyal router.

   • Smartconfig: Konfigurasi SSID dan password WiFi ESP8266 dapat dilakukan dari aplikasi, dan akan tersimpan meski modul dimatikan.

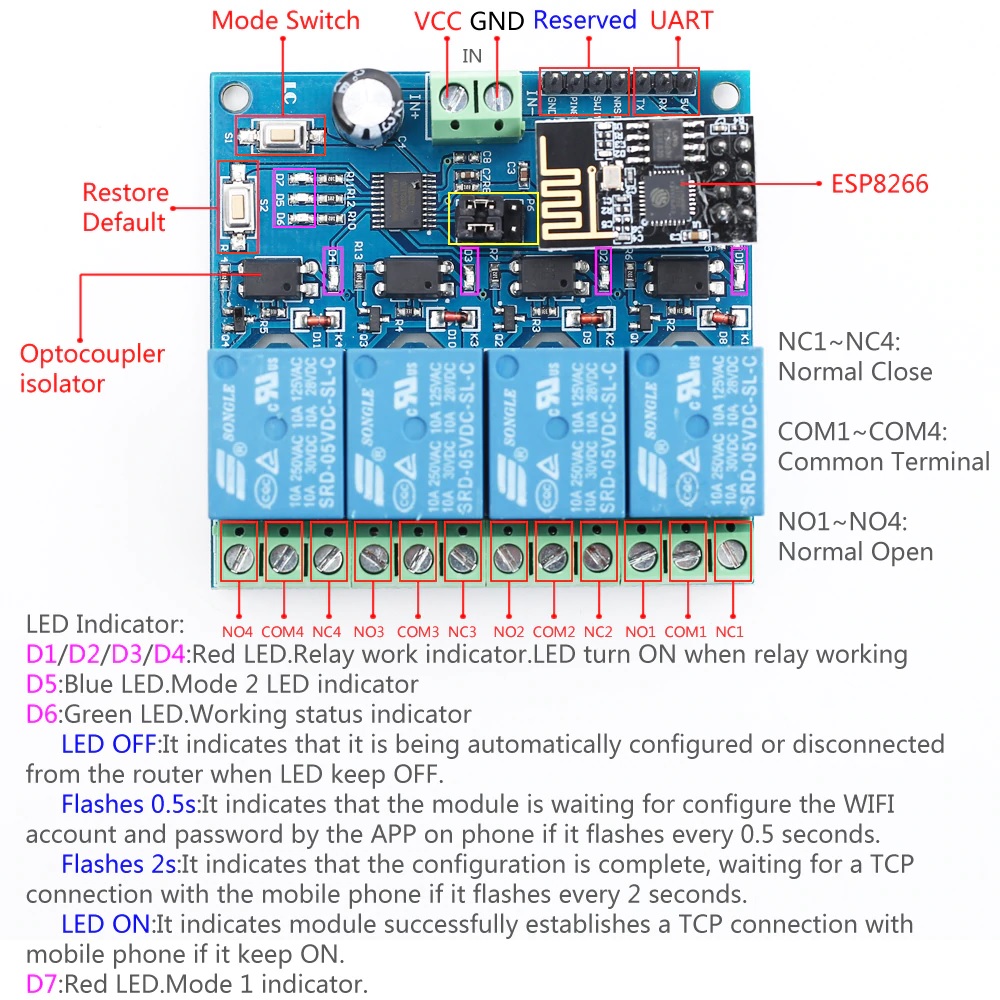

   • Indikator LED: Terdapat LED indikator untuk status relay, pilihan mode, dan status kerja sehingga memudahkan pemantauan.

   • Keamanan Lebih Baik: Output relay terisolasi optocoupler, dilengkapi proteksi dioda arus balik untuk memperpanjang umur komponen dan mempercepat respon.

   • Antarmuka Pengembangan: Tersedia port UART dan port download MCU untuk keperluan debugging dan pemrograman lanjutan.

   • Tambahan Opsional: Dapat dikombinasikan dengan USB Relay Module (tanpa ESP8266) sebagai variasi solusi kontrol.

3. Spesifikasi Teknis

   • Nama Produk: DC 5V ESP8266 WiFi 4-Channel Relay Module

   • Tegangan Kerja: DC 5V

   • Kapasitas Beban Relay:

     • DC: hingga 30V 10A

     • AC: hingga 250V 10A

   • Tipe Relay: Songle original dengan daya tahan hingga ±100.000 siklus kerja

   • Rentang Suhu Kerja: -40 ~ 85°C

   • Kelembapan Kerja: 0% ~ 95% RH (tanpa kondensasi)

   • Jumlah Channel Relay: 4 channel independen

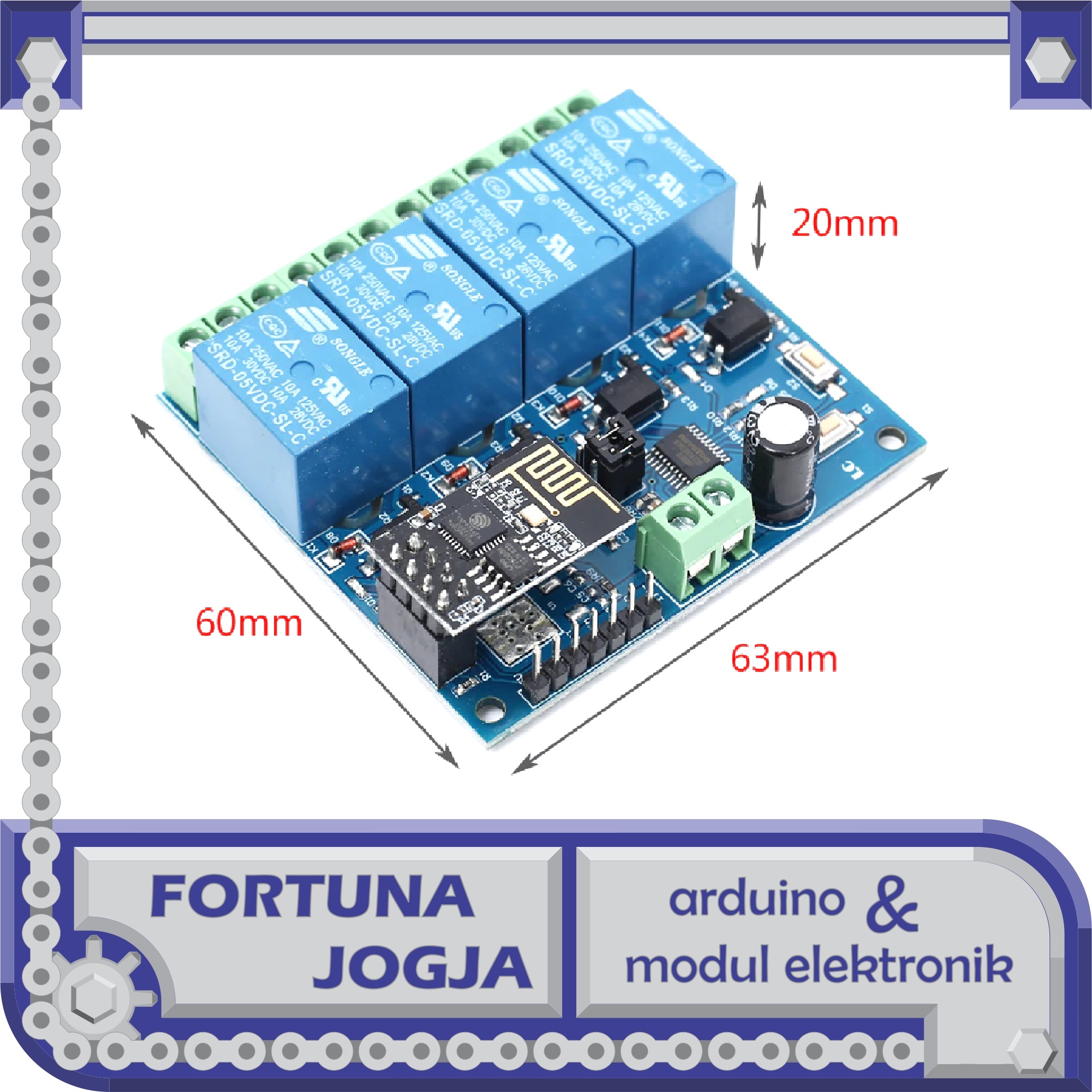

   • Dimensi Board: ± 63 x 60 x 20 mm

   • Material PCB: Memenuhi standar RoHS

   • Modul WiFi: ESP8266 (terintegrasi di board)

4. Aplikasi dan Penggunaan

   • Kontrol lampu rumah dan penerangan taman secara otomatis.

   • Otomasi peralatan listrik: kipas, pompa air, motor kecil, dan sebagainya.

   • Smart home system: integrasi ke sistem rumah pintar berbasis WiFi.

   • Proyek IoT (Internet of Things) untuk eksperimen maupun prototipe produk.

   • Pengendalian beban AC/DC pada panel kontrol sederhana.

5. Manfaat untuk Pengguna

   • Memudahkan membuat sistem kontrol jarak jauh tanpa harus merancang dari nol.

   • Menghemat waktu dan biaya dalam pengembangan proyek otomasi.

   • Fleksibel untuk pemula maupun pengguna tingkat lanjut karena sudah menyediakan interface debugging dan pemrograman.

   • Lebih aman dengan isolasi optocoupler dan proteksi pada sisi relay.

6. Informasi Tambahan

   • Harga: Rp119.000,00

   • Disarankan digunakan oleh pengguna yang memahami dasar kelistrikan AC/DC demi keamanan.

   • Pastikan menggunakan adaptor 5V DC berkualitas untuk mendapatkan performa optimal.
