HBM: Memori Ngebut yang Mengubah Aturan Main AI
High Bandwidth Memory (HBM) adalah jenis memori berkecepatan sangat tinggi yang dirancang khusus untuk menyediakan bandwidth besar dan latensi rendah bagi komputasi intensif, dan saat ini digunakan secara eksklusif di data center untuk menjalankan beban kerja AI, superkomputer, serta GPU berperforma tinggi.
Kalau DDR adalah kuda kerja serbaguna, HBM adalah mobil balap yang dibangun hanya untuk kecepatan. HBM memory AI muncul karena model AI modern lapar data; GPU dan akselerator tidak kekurangan “otot komputasi”, melainkan tersendat di jalur makan datanya. HBM hadir untuk menghilangkan bottleneck itu dengan bandwidth memori tinggi dan konsumsi daya lebih hemat dibanding RAM konvensional. Di era di mana satu kluster chip AI server bisa menghabiskan listrik setara pembangkit kecil, efisiensi semacam ini bukan bonus, tapi syarat hidup.
Perbandingan HBM vs DDR: Arsitektur, Bukan Sekadar Angka Mbps

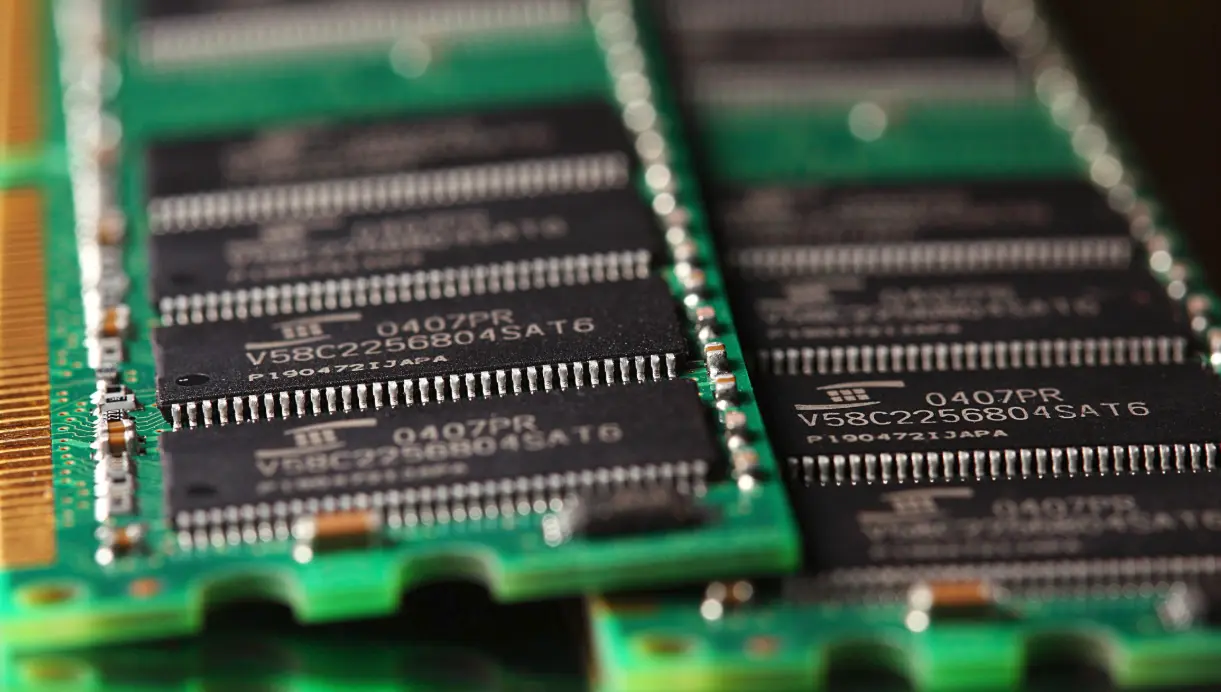

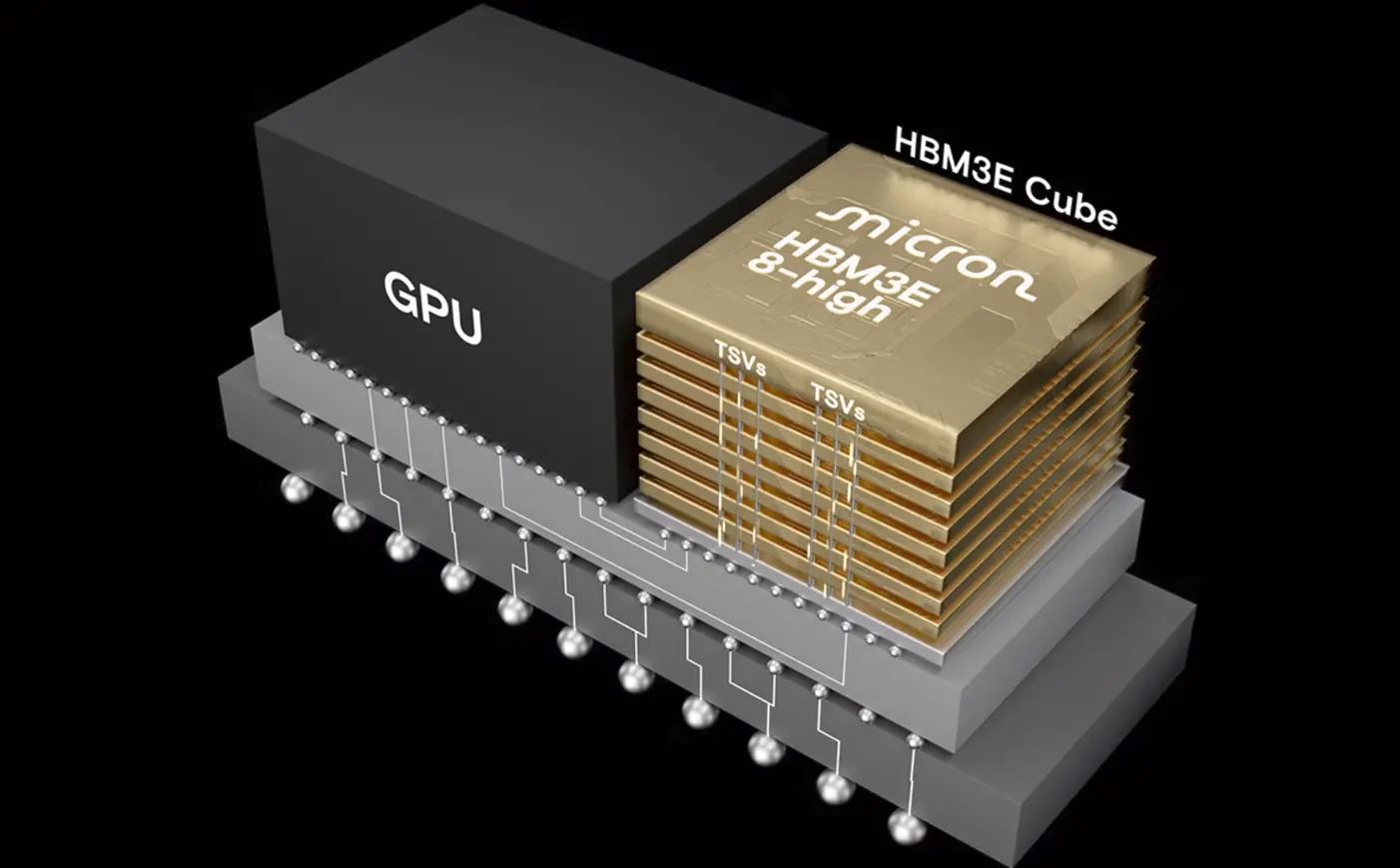

Perbandingan HBM DDR sering disederhanakan ke soal kecepatan, padahal perbedaannya jauh lebih struktural. RAM DDR biasanya hadir sebagai modul terpisah di motherboard, sehingga ada jarak fisik antara memori dan prosesor. HBM sebaliknya ditumpuk di atas CPU atau GPU dengan teknologi 3D stacking, menggunakan TSV (Through-Silicon Via) dan dihubungkan melalui silicon interposer. Jarak yang sangat pendek dan jalur komunikasi super lebar inilah yang membuat latensi rendah dan bandwidth memori tinggi bisa tercapai hingga beberapa terabyte per detik, jauh melampaui DDR.
Secara filosofi desain, HBM dikembangkan untuk kecepatan transfer data yang sangat tinggi, sedangkan DDR fokus pada kapasitas, fleksibilitas, dan biaya rendah. Itu sebabnya DDR masih ideal untuk PC, laptop, dan banyak server umum, sementara HBM memory AI menjadi pilihan untuk akselerator AI, GPU kelas atas, dan simulasi ilmiah yang perlu memindahkan data raksasa setiap detik. Memaksa chip AI server hidup dengan DDR sama saja menyuruh mobil F1 balapan di jalan kota yang penuh lampu merah.
| Aspek | HBM | DDR |
|---|---|---|
| Letak fisik | Ditumpuk di atas CPU/GPU (3D stacking) | Modul terpisah di motherboard |
| Fokus desain | Bandwidth sangat tinggi & latensi rendah | Kapasitas, fleksibilitas, biaya |
| Bandwidth | Hingga beberapa TB/s pada generasi terbaru | Jauh lebih rendah dari HBM |
| Konsumsi daya | Lebih hemat per bit data | Lebih boros pada bandwidth tinggi |
| Kegunaan utama | AI, GPU high-end, superkomputer | PC, laptop, server umum |
Mengapa Chip AI Server Butuh HBM, Bukan RAM Biasa
Model AI generasi baru bukan sekadar besar; mereka bergantung pada jutaan hingga miliaran parameter yang harus diakses berulang-ulang dalam hitungan milidetik. Di titik ini, CPU dan GPU tidak lagi dibatasi oleh jumlah core, melainkan oleh seberapa cepat data bisa keluar-masuk memori. HBM memory AI menyelesaikan masalah itu dengan memberikan bandwidth memori tinggi sekaligus latensi rendah, sehingga akselerator AI dapat mengunyah dataset raksasa tanpa terus-menerus menunggu data datang.
Kegunaan HBM sudah jelas: superkomputer, akselerator AI, dan GPU berkemampuan tinggi mengandalkan memori ini untuk menghindari bottleneck yang muncul ketika memori lambat mengejar kemampuan komputasi. Sementara DDR tetap berguna untuk RAM sistem dan workload general-purpose, HBM adalah “bahan bakar oktan tinggi” bagi chip AI server. Tanpa HBM, pusat data AI akan menghamburkan daya untuk GPU mahal yang sebagian besar waktunya menganggur menunggu data.
Teknologi 2nm dan Advanced Packaging: Biaya Masuk ke Klub HBM

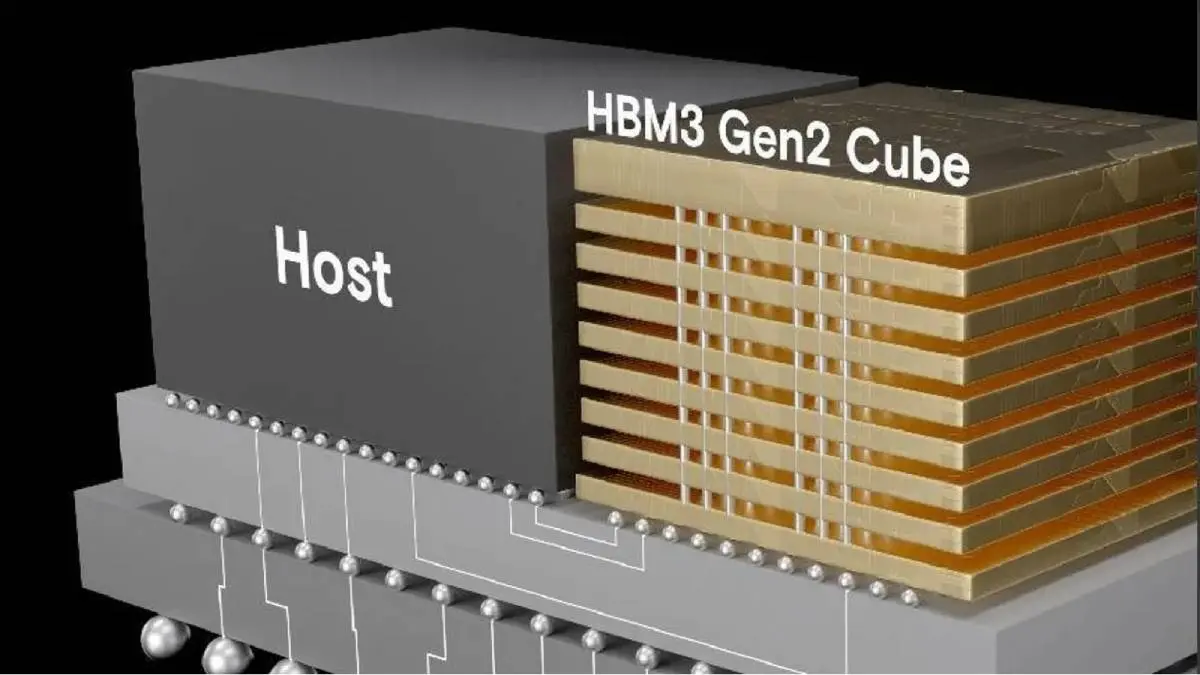

Banyak yang bertanya: kalau HBM begitu unggul, mengapa tidak semua sistem memakainya? Jawabannya ada pada kompleksitas dan biaya teknologi. HBM ditumpuk secara vertikal dengan 3D stacking, dihubungkan TSV, lalu ditempel ke prosesor memakai silicon interposer. Paket tunggal ini harus presisi, rapat, dan tetap bisa dibuang panasnya. Itu jauh lebih sulit dibanding memasang modul DDR di slot motherboard. Di sisi lain, chip komunikasi AI generasi baru yang akan dipasangkan dengan HBM kini mulai dibuat pada proses manufaktur di bawah 2 nanometer untuk meningkatkan efisiensi daya dan mengurangi panas pada cip AI performa tinggi.
Menurut salah satu pengumuman kerja sama, kolaborasi desain chip, manufaktur, memori, hingga advanced packaging diperkirakan menghasilkan aktivitas bisnis lebih dari USD 200 miliar (approx. Rp3.600 triliun) hingga 2030. Angka ini menunjukkan bahwa sekadar memproduksi HBM dan chip AI yang serasi bukan lagi urusan satu pabrik, melainkan ekosistem penuh yang menggabungkan foundry 2nm, teknologi pengemasan canggih, dan desain ASIC khusus AI. Kompleksitas inilah yang membuat HBM tetap menjadi teknologi elit, namun sekaligus tak tergantikan di puncak piramida komputasi.
HBM Sebagai Bottleneck Strategis dalam Ekspansi Pusat Data AI

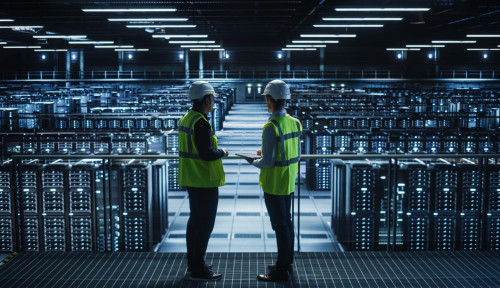

Ketika investasi infrastruktur pusat data AI naik ke skala ratusan miliar dolar, masalah utama bukan lagi gedung atau listrik, melainkan ketersediaan HBM. Salah satu kesepakatan besar menunjukkan hal ini: sebuah perusahaan AI besar menggandeng pemasok utama HBM untuk menopang ekspansi pusat data AI senilai hingga USD 500 miliar (approx. Rp8.000 triliun), yang menargetkan operasi mulai 2027 dan kapasitas hingga 2 GW untuk ratusan ribu GPU. Langkah ini diambil di tengah meningkatnya persaingan mendapatkan HBM, komponen utama bagi GPU dan sistem AI berperforma tinggi.
Di sisi lain, produsen memori dan pembuat chip menjalin kemitraan jangka panjang untuk mengembangkan generasi terbaru HBM yang mempercepat pemrosesan dan perpindahan data pada sistem AI. HBM kini bukan hanya komponen teknis, tetapi juga titik tawar geopolitik dan bisnis: siapa yang mengamankan HBM, dialah yang bisa mengeksekusi proyek infrastruktur pusat data AI raksasa. Kesimpulannya, di era AI, CPU dan GPU penting, tetapi tanpa HBM, seluruh mimpi komputasi cerdas berskala global akan berhenti di bottleneck memori.
