Definisi singkat: apa itu kontrol kualitas optik berlapis pada pencetakan beton 3D?
Kontrol kualitas optik berlapis pada pencetakan beton 3D adalah sistem inspeksi otomatis konstruksi yang mengukur komponen cetak secara berulang selama proses, membandingkannya dengan model digital, dan memakai sensor optik tanpa kontak untuk menjaga presisi pencetakan beton pada tingkat toleransi yang ditentukan. Sistem ini dirancang agar penyimpangan geometrik dapat dideteksi sedini mungkin, sebelum komponen terpasang permanen di lapangan. Pendekatan tersebut menggabungkan pemindaian tiga dimensi, pencitraan RGB, dan algoritma analisis bentuk untuk membangun jembatan data antara BIM dan robot pencetak, sehingga proses manufaktur beton aditif dapat diawasi secara terus-menerus dan koreksi dapat diterapkan secara sistematis. Intinya, kita tidak lagi menunggu sampai komponen selesai untuk menemukan kesalahan, tetapi mengincarnya di setiap lapisan.
Mengapa pencetakan beton 3D butuh pengawas optik, bukan sekadar inspeksi akhir
Pencetakan beton 3D sering dipromosikan sebagai masa depan konstruksi, tetapi tanpa kontrol kualitas optik yang ketat, teknologi ini berisiko mengulang kesalahan lama dalam bentuk baru. Selama ini, banyak perusahaan masih memeriksa komponen beton cetak hanya menjelang pengiriman; ketika penyimpangan dimensi ditemukan setelah beberapa ton beton terpasang, ongkos koreksi melonjak dan bahkan dapat menggagalkan proyek. Di sinilah inspeksi optik berlapis menjadi game changer. Dengan mengukur komponen selama pencetakan, setelah setiap lapisan, sebelum perakitan, dan saat perakitan, sistem mampu mendeteksi deviasi terhadap model manufaktur atau BIM sejak dini. Pendekatan siklik ini menggeser paradigma dari "quality control" di ujung proses menjadi "quality assurance" yang mengiringi seluruh siklus produksi. Dalam konteks konstruksi aditif, pergeseran ini adalah syarat untuk bicara tentang presisi, konsistensi, dan keandalan.
Disertasi TU Braunschweig: arsitektur kontrol kualitas bertingkat

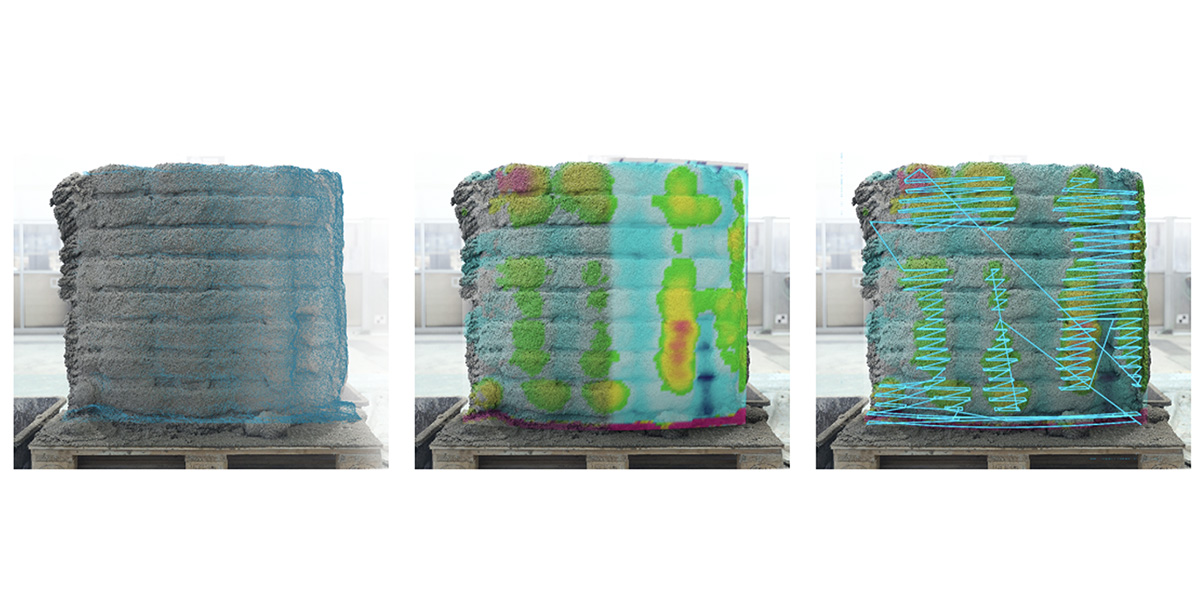

Disertasi di Universitas Teknik Braunschweig oleh Karam Mawas mengusulkan sistem pengendalian bertingkat untuk pencetakan beton 3D berbasis ekstrusi dan shotcrete (SC3DP), dengan fokus pada pemeriksaan optik tanpa merusak. Inti gagasannya adalah registrasi otomatis antara komponen fisik dan model digital melalui pemindai laser terestrial yang dipasang pada robot; transformasi antara pemindai, titik pusat alat robot, dan koordinat model dihitung sehingga point cloud langsung berada pada posisi yang benar terhadap model, menghapus kebutuhan pencocokan manual. Dalam tahap perbandingan, metode M3C2 menunjukkan hasil lebih baik untuk penyimpangan besar, meski membutuhkan penalaan parameter yang teliti, sementara Cloud-to-Mesh lebih mudah tetapi kerap mengabaikan area hilang pada permukaan yang tidak terputus. Penelitian ini tidak hanya memetakan arsitektur software-inspeksi, tetapi juga menunjukkan bahwa integrasi sensor dan algoritma adalah kunci presisi pencetakan beton.
Visi loop tertutup: dari pemantauan untaian hingga kendali robot
Langkah berani Mawas adalah membawa kontrol kualitas optik dari level komponen ke level untaian beton individu. Pendekatan pengolahan citra sebelumnya hanya mengenali untaian pada dinding shotcrete dengan presisi rata-rata sekitar 76 persen dan kesulitan mendeteksi untaian terputus. Untuk mengatasi itu, ia mengembangkan metode bebas sensor tunggal berbasis model segmentasi YOLO11 berukuran kecil. Gambar RGB diproses langsung, sementara point cloud dari pemindai cahaya garis, fotogrametri, atau pemindai laser diproyeksikan ke citra melalui kamera virtual; satu gambar diproses sekitar 13 milidetik—sekitar 76 gambar per detik—cukup untuk pemantauan berkelanjutan. Meski akurasi masih terbatas (mask-mAP50 sekitar 0,4541) dan distorsi perspektif menjadi tantangan, arah penelitian ini jelas: membangun loop kendali tertutup di mana hasil inspeksi memperbarui model digital dan memengaruhi kendali robot pencetak selama manufaktur.
Robot-on-Track di ITeCons: laboratorium hidup untuk standarisasi dan skalabilitas
Konsep kontrol kualitas berlapis ini tidak hidup di atas kertas saja; ia menemukan panggung praktis di sebuah lembaga penelitian yang memperluas infrastrukturnya untuk pencetakan 3D dengan beton. Vertico memasang sistem Robot-on-Track di sana, yang mereka sebut sebagai instalasi terbesar yang pernah dilakukan perusahaan. Inti sistem adalah lengan robot enam sumbu dengan jangkauan 3,1 meter yang bergerak di atas sumbu linear sepanjang 10 meter, memperluas area kerja jauh melampaui sel robot stasioner. Untuk operasi awal, tim mencetak kolom beton setinggi tiga meter—kolom tertinggi yang pernah diproduksi dengan sistem tersebut. Platform ini menghubungkan penelitian dan produksi komponen dalam skala lebih besar, sehingga perencanaan digital, pengembangan material, dan manufaktur robotik dapat diteliti dalam satu fasilitas bersama. Di sinilah inspeksi otomatis konstruksi dan kontrol kualitas optik dapat diuji pada komponen berskala nyata, menjadikan Robot-on-Track semacam "laboratorium hidup" bagi standarisasi dan skalabilitas pencetakan beton 3D.
Implikasi: menuju standar presisi baru dalam manufaktur konstruksi
Sinyal utama dari kombinasi disertasi TU Braunschweig dan instalasi Robot-on-Track adalah ini: pencetakan beton 3D tengah bergeser dari fase eksperimental menuju manufaktur konstruksi presisi tinggi. Dengan toleransi keseluruhan satu milimeter, fotogrametri dan pemindai cahaya garis genggam terbukti memenuhi kebutuhan presisi pencetakan beton, sementara pemindai laser terestrial tidak memenuhi persyaratan tersebut. "Dengan toleransi satu milimeter, pemilihan sensor tidak boleh sembarangan"—pernyataan ini merangkum tantangan sekaligus agenda penelitian ke depan. Instalasi ITeCons akan dibuka untuk peneliti, mahasiswa, dan mitra industri, memungkinkan studi sistematis atas parameter pencetakan, formulasi material, geometri, dan penerapan konstruktif. Jika komunitas teknik mampu menyatukan praktik kontrol kualitas optik ini dalam standar dan regulasi, kita akan menyaksikan lahirnya ekosistem konstruksi aditif yang tidak hanya cepat dan fleksibel, tetapi juga terukur dan dapat diaudit. Tanpa itu, pencetakan beton 3D akan sulit menembus arus utama industri.
