Apa Itu Konektor DC dan Kenapa Penting?
Konektor DC adalah komponen krusial dalam sistem power supply yang menjadi penghubung antara sumber daya (adapter, baterai, atau PSU) dengan perangkat elektronik.
Memilih konektor DC yang tepat sangat berpengaruh pada efisiensi daya, keamanan, dan kompatibilitas dengan perangkat yang kamu pakai.
Ragam Jenis Konektor DC yang Wajib Kamu Kenal
1. Konektor DC Barrel (Silinder)
Konektor DC barrel adalah tipe yang paling sering kamu temukan di perangkat elektronik sehari-hari: laptop, monitor, router, sampai perangkat IoT.
Ciri-ciri:
Bentuk silinder dengan pin tengah (center pin) yang bisa berpolaritas positif atau negatif.
Tersedia dalam banyak ukuran diameter (2.1mm, 2.5mm, 3.5mm, dan lain-lain).
Memiliki polaritas yang jelas (tip-positive atau tip-negative), tidak boleh tertukar.
Aplikasi umum:
Adaptor laptop dan monitor.
Power supply perangkat jaringan.
Perangkat audio dan video.

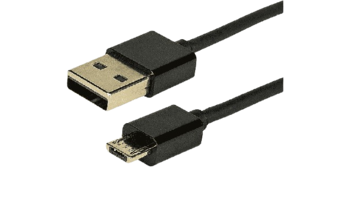

2. Konektor Mini USB & Micro USB
Beberapa perangkat memanfaatkan USB sebagai input daya DC, meskipun awalnya lebih dikenal sebagai konektor transfer data.
Ciri-ciri:
Tersedia dalam ukuran Mini USB dan Micro USB yang lebih kecil.
Banyak digunakan di power bank, smartphone generasi lama, dan perangkat portabel lainnya.
Aplikasi umum:
Charger ponsel dan tablet.
Power bank dan perangkat IoT kecil.

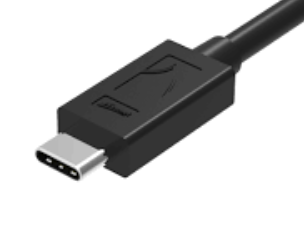

3. Konektor USB Type-C
USB Type-C adalah standar modern yang mendukung pengisian daya berdaya tinggi sekaligus transfer data berkecepatan tinggi.
Ciri-ciri:
Desain reversible, bisa dicolok dari arah mana saja.
Mendukung daya hingga sekitar 100W melalui teknologi Power Delivery (PD).
Aplikasi umum:
Laptop modern.
Smartphone flagship.
Power bank dengan fitur fast charging.
4. Konektor Molex (4-Pin & SATA Power)
Konektor Molex adalah langganan tetap di dalam casing PC untuk menyuplai daya ke komponen internal.
Ciri-ciri:
Versi klasik memiliki 4 pin dengan kabel kuning, merah, dan hitam.
Konektor SATA power hadir dalam bentuk lebih ramping untuk HDD dan SSD modern.
Aplikasi umum:
Power supply PC untuk fan, HDD, dan optical drive.
Aksesori modding serta pencahayaan RGB.
5. Konektor Anderson Powerpole
Konektor satu ini populer di sistem daya tinggi dan dunia amatir radio.
Ciri-ciri:
Desain modular sehingga bisa digabung untuk menangani arus besar.
Dirancang tahan terhadap percikan api.
Aplikasi umum:
Sistem komunikasi darurat.
Kendaraan listrik dan robotika.
6. Konektor XT60 & XT90
Konektor XT60 dan XT90 adalah favorit di dunia RC dan drone, terutama untuk aplikasi berarus besar.
Ciri-ciri:
Konektor dengan gender male/female dan pengait pengunci yang aman.
Mampu menangani arus besar: hingga sekitar 60A untuk XT60 dan 90A untuk XT90.
Aplikasi umum:
Drone dan quadcopter.
Mobil dan helikopter RC.
7. Konektor JST
Konektor JST sering muncul di perangkat kecil seperti drone mini dan modul PCB.
Ciri-ciri:
Berukuran kecil, dengan banyak varian seperti JST-PH, JST-XH, dan lainnya.
Biasanya dirancang dengan proteksi polaritas terbalik.
Aplikasi umum:
Baterai LiPo untuk drone.
Modul elektronik dan sensor kecil.
8. Konektor T-Plug (Deans Connector)
T-Plug adalah alternatif populer dari XT60 dengan bentuk lebih sederhana namun tetap sanggup menangani arus tinggi.
Ciri-ciri:
Bentuk “T” dengan kontak lebar.
Dirancang untuk aplikasi berarus tinggi.
Aplikasi umum:
Kendaraan RC dengan performa tinggi.
Power tools berbasis baterai.
Tips Memilih Konektor DC yang Tepat
Pemilihan konektor DC yang keliru bisa memicu gagal suplai daya, panas berlebih, hingga kerusakan perangkat. Berikut panduan praktisnya.
1. Sesuaikan Ukuran & Polaritas
Pastikan diameter konektor (misalnya 2.5mm atau 5.5mm) benar-benar cocok dengan jack perangkat.
Konfirmasi polaritasnya (tip-positive atau tip-negative) sebelum menyambungkan.
2. Perhatikan Rating Arus & Tegangan
Pilih konektor dengan rating arus dan voltase di atas kebutuhan sistem.
Contoh: untuk beban 12V 5A, gunakan konektor dengan rating minimal sekitar 12V 7A.
3. Pilih Material yang Tahan Lama
Kontak dari kuningan berlapis emas lebih tahan korosi dan menjaga kualitas kontak.
Housing dari plastik PVC tahan panas cocok untuk penggunaan outdoor.
4. Pastikan Koneksi Stabil
Konektor dengan mekanisme pengait atau pengunci lebih aman dibanding tipe yang hanya mengandalkan gesekan.
Hindari konektor yang terasa longgar dan mudah terlepas.
5. Pertimbangkan Fleksibilitas & Modularitas
Konektor modular seperti Anderson Powerpole bisa digabung-gabung sesuai kebutuhan konfigurasi.
USB Type-C menarik untuk penggunaan multifungsi: satu port untuk data dan daya.
6. Cek Kompatibilitas dengan Perangkat
Beberapa produsen laptop memakai konektor proprietary dengan bentuk dan pinout khusus.
Selalu cek susunan pin (pinout) sebelum menyambungkan konektor lain.
7. Sesuaikan dengan Lingkungan Penggunaan
Untuk penggunaan outdoor, pilih konektor yang memiliki rating tahan air (misalnya IP67).
Pada lingkungan industri, pilih konektor yang tahan getaran dan kondisi ekstrem.
Kesalahan Fatal Saat Memilih Konektor DC
1. Mengabaikan Polaritas
Salah menyambungkan polaritas (+ dan -) berisiko menyebabkan korsleting dan bisa merusak perangkat secara permanen.
2. Tidak Menghitung Rating Arus
Memakai konektor dengan rating arus di bawah kebutuhan beban akan menyebabkan konektor menjadi panas, meleleh, bahkan terbakar.
3. Membiarkan Konektor Longgar
Konektor yang tidak pas atau mudah goyang akan membuat suplai daya tidak stabil dan bisa memicu perangkat restart berulang-ulang.
Faktor Tambahan yang Sering Diabaikan
Selain jenis dan rating, ada beberapa faktor ekstra yang juga menentukan performa dan daya tahan konektor DC dalam jangka panjang.
1. Kebutuhan Konektor dengan Locking Mechanism
Pada perangkat yang sering bergerak atau terpapar getaran, konektor yang bisa terkunci sangat penting.
Konektor DC dengan ulir (threaded lock):
Dilengkapi mekanisme sekrup untuk menjaga koneksi tetap kuat dan stabil.
Cocok untuk perangkat industri dan kendaraan.
Konektor dengan pengait (snap-in lock):
Menggunakan sistem klik pengunci agar konektor tidak mudah terlepas.
Banyak dipakai pada perangkat medis dan robotika.
2. Konektor Waterproof (Tahan Air)
Untuk lingkungan lembap atau penggunaan outdoor, fitur tahan air jadi wajib.
Konektor ber-rating IP67:
Tahan debu dan cipratan air.
Ideal untuk CCTV outdoor dan lampu LED luar ruangan.
Konektor dengan O-ring seal:
Menggunakan cincin karet untuk mencegah air masuk ke dalam koneksi.
Sering digunakan pada aplikasi kelautan dan otomotif.
3. Fitur Anti-Spark (Pencegah Percikan)
Pada sistem berdaya tinggi, percikan saat menyambungkan konektor bisa berbahaya.
Konektor dengan pre-charge resistor:
Memiliki resistor internal untuk menurunkan lonjakan arus saat koneksi pertama dibuat.
Cocok untuk baterai lithium dan sistem tenaga surya.
Desain female-first connection:
Pin ground terhubung lebih dulu sebelum pin daya aktif.
Membantu meminimalkan risiko short circuit.
4. Konektor Multi-Pin (Daya + Sinyal)
Beberapa perangkat membutuhkan satu konektor untuk menyalurkan daya sekaligus sinyal data.
Konektor LEMO:
Sering dipakai di perangkat audio profesional dan alat medis.
Mendukung transmisi daya serta sinyal analog/digital dalam satu konektor.
Konektor DIN:
Memiliki beberapa pin untuk fungsi berbeda.
Biasa ditemui pada perangkat industri dan keyboard mekanik jadul.
5. Desain High-Current (Arus Besar)
Untuk perangkat seperti inverter atau motor listrik, konektor harus sanggup menahan arus besar tanpa overheat.
Amphenol HDP-20:
Setiap pin dapat membawa arus hingga sekitar 20A.
Digunakan di sistem tenaga industri.
Bullet connector berlapis emas:
Lapisan emas membantu mengurangi resistansi dan panas.
Cocok untuk modifikasi kendaraan listrik dan aplikasi high-performance.
6. Desain Low-Profile (Ruang Sempit)
Pada perangkat super ringkas seperti drone mini atau wearable, konektor yang ramping adalah keharusan.
JST-SH:
Lebih kecil dari JST-PH, ideal untuk PCB yang sangat padat.
Molex PicoBlade:
Berukuran sangat kecil untuk perangkat mikroelektronik.
7. Proteksi Reverse Polarity
Beberapa konektor dirancang khusus untuk mencegah kesalahan polaritas.
Konektor dengan keyed housing:
Hanya bisa dipasang dalam satu orientasi.
Mengurangi risiko terbaliknya koneksi positif-negatif.
Konektor dengan dioda protection:
Memanfaatkan dioda internal untuk memblokir arus balik yang berbahaya.
8. Kemampuan Hot-Swapping
Hot-swapping memungkinkan konektor dicabut dan dipasang tanpa perlu mematikan daya terlebih dahulu.
Konektor XT30 & XT60 dengan fitur spark arrestor:
Lebih aman digunakan saat sistem dalam keadaan aktif.
Konektor magnetik:
Dapat terlepas otomatis bila tertarik atau tersangkut, sehingga mencegah kerusakan port.
Jangan Lupa: Kabel Sama Pentingnya dengan Konektor
Selain konektor, kualitas kabel juga ikut menentukan performa power supply secara keseluruhan.
Hal yang perlu diperhatikan:
Ketebalan kabel (AWG):
Semakin besar arus, semakin kecil angka AWG yang dibutuhkan (misalnya 16AWG untuk sekitar 10A).
Material konduktor:
Tembaga murni (OFC) umumnya lebih baik daripada tembaga berlapis.
Bahan isolasi kabel:
Silicon rubber lebih fleksibel dan tahan panas, cocok untuk aplikasi yang banyak bergerak atau bersuhu tinggi.
Penutup: Konektor Kecil, Dampak Besar
Dari PC rumahan, mini PC, sampai drone dan kendaraan listrik, konektor DC adalah detail kecil yang tidak boleh disepelekan.
Dengan memahami jenis konektor, rating arus-tegangan, faktor lingkungan, sampai pemilihan kabel, kamu bisa membangun sistem power supply yang lebih aman, tahan lama, dan bebas drama korslet.
