Kenapa Wiring LED Strip Itu Penting Banget?
Sebagai salah satu solusi pencahayaan paling fleksibel saat ini, lampu strip LED dipakai di rumah, kantor, kafe, sampai proyek industri. Tapi ada satu hal yang sering bikin hasil akhirnya zonk: cara pengkabelan yang salah.
Di sini kita akan kupas tuntas cara menghubungkan berbagai jenis strip LED — dari single color, tunable white, RGB, RGBW, RGBCCT, sampai yang addressable dan tegangan tinggi — lengkap dengan konsep penurunan tegangan dan koneksi paralel supaya hasil nyala lampu tetap rata dan bertenaga.
Pengenalan Singkat Lampu Strip LED
Lampu strip LED populer karena:
Tampilan modern dan estetik
Hemat energi
Pemasangan relatif mudah
Strip ini dipakai untuk:
Pencahayaan aksen (di bawah kabinet, di balik TV, di plafon)
Pencahayaan tugas (meja kerja, area dapur)
Pencahayaan ambient (suasana ruangan)
Berbagai jenis strip LED hadir untuk kebutuhan berbeda, mulai dari warna tunggal sampai yang bisa diatur warna, suhu warna, bahkan per-LED.
Pahami Dulu: Penurunan Tegangan & Koneksi Paralel
Apa Itu Penurunan Tegangan?
Saat strip LED dipasang terlalu panjang atau kabel suplai terlalu kecil, tegangan akan turun di ujung-ujung strip. Akibatnya:
Ujung strip terlihat lebih redup
Warna bisa jadi tidak konsisten
Kinerja keseluruhan menurun
Penyebab utamanya:
Resistansi dari LED dan jalur tembaga di PCB strip
Resistansi kabel penghubung
Cara mengatasinya:
Koneksi paralel: Sambungkan beberapa potong strip langsung ke power supply secara paralel, bukan disusun seri memanjang tanpa henti.
Injeksi daya: Tambahkan kabel suplai ke beberapa titik di sepanjang strip, bukan hanya di satu ujung saja.
Gunakan strip arus konstan jarak jauh: Jenis ini didesain untuk meminimalkan efek penurunan tegangan di instalasi panjang.

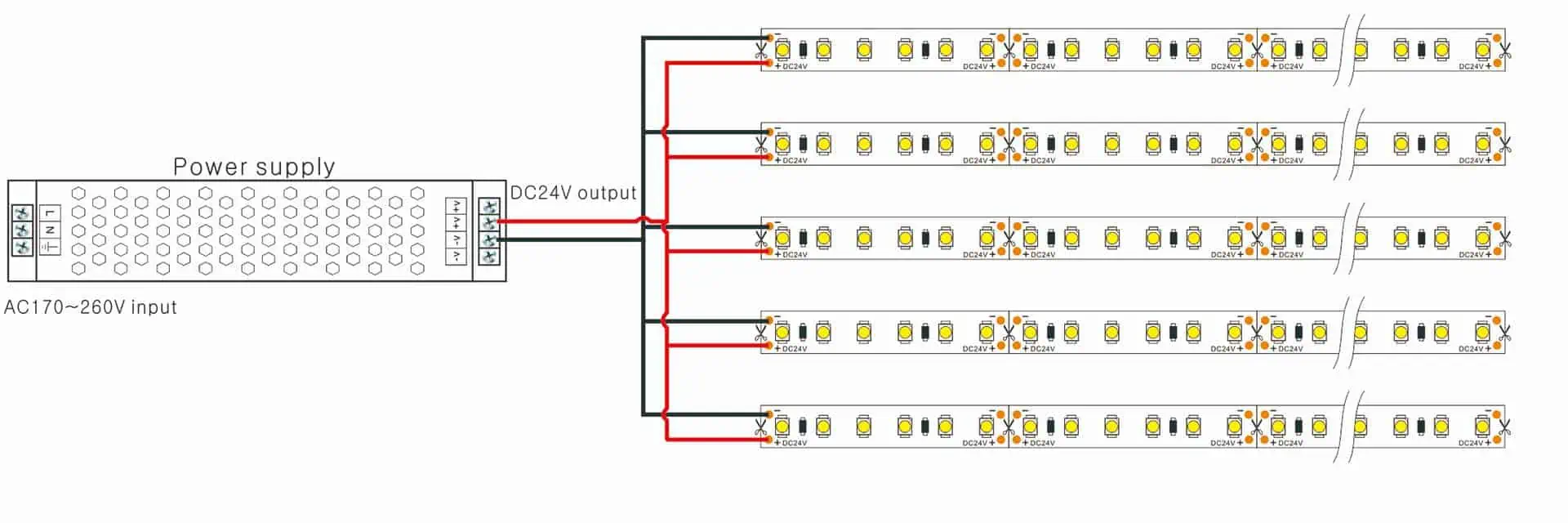

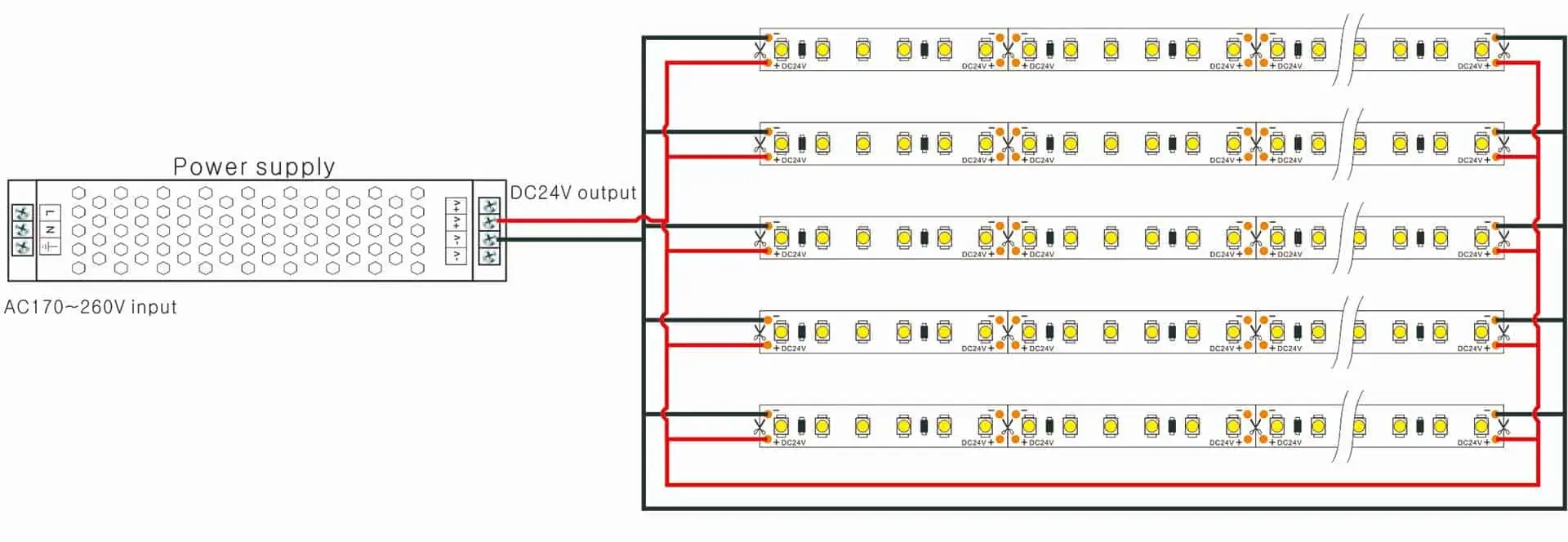

Kenapa Harus Koneksi Paralel?
Koneksi paralel adalah skema yang paling direkomendasikan untuk banyak strip LED dalam satu power supply.
Setiap strip menerima tegangan yang sama
Kecerahan lebih konsisten dari awal sampai akhir
Mengurangi masalah redup di ujung

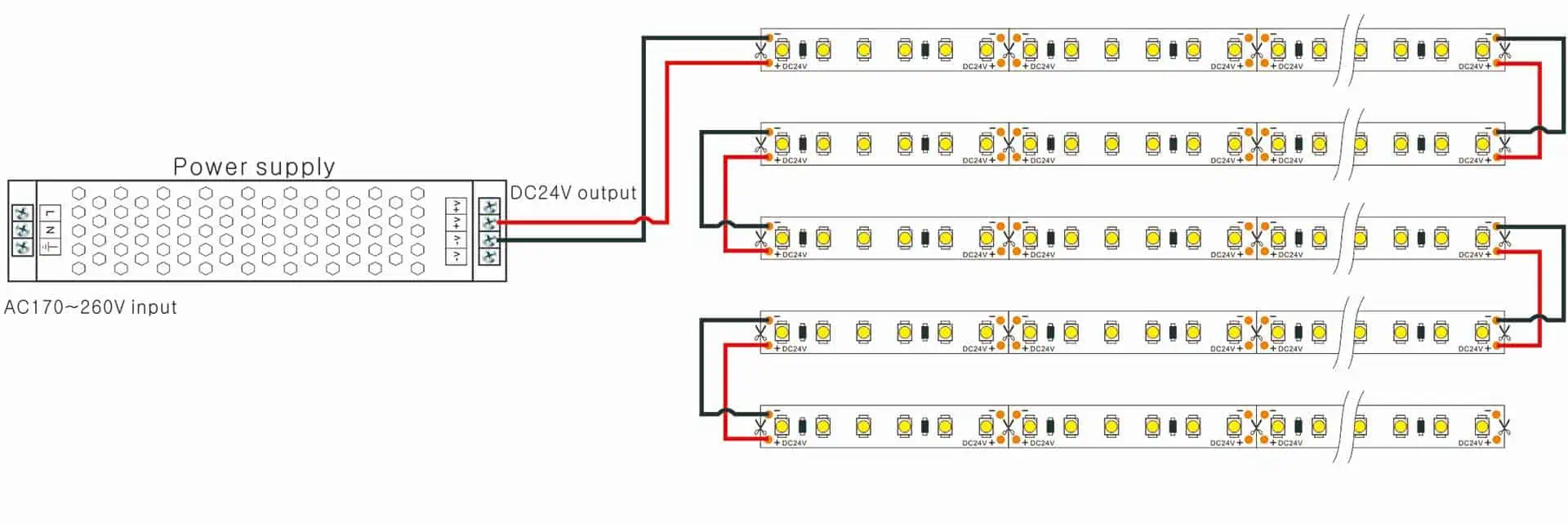

Sebaliknya, sambungan seri antarpotong strip yang terlalu panjang bisa memicu:
Penurunan tegangan besar
Cahaya belang-belang dan tidak rata

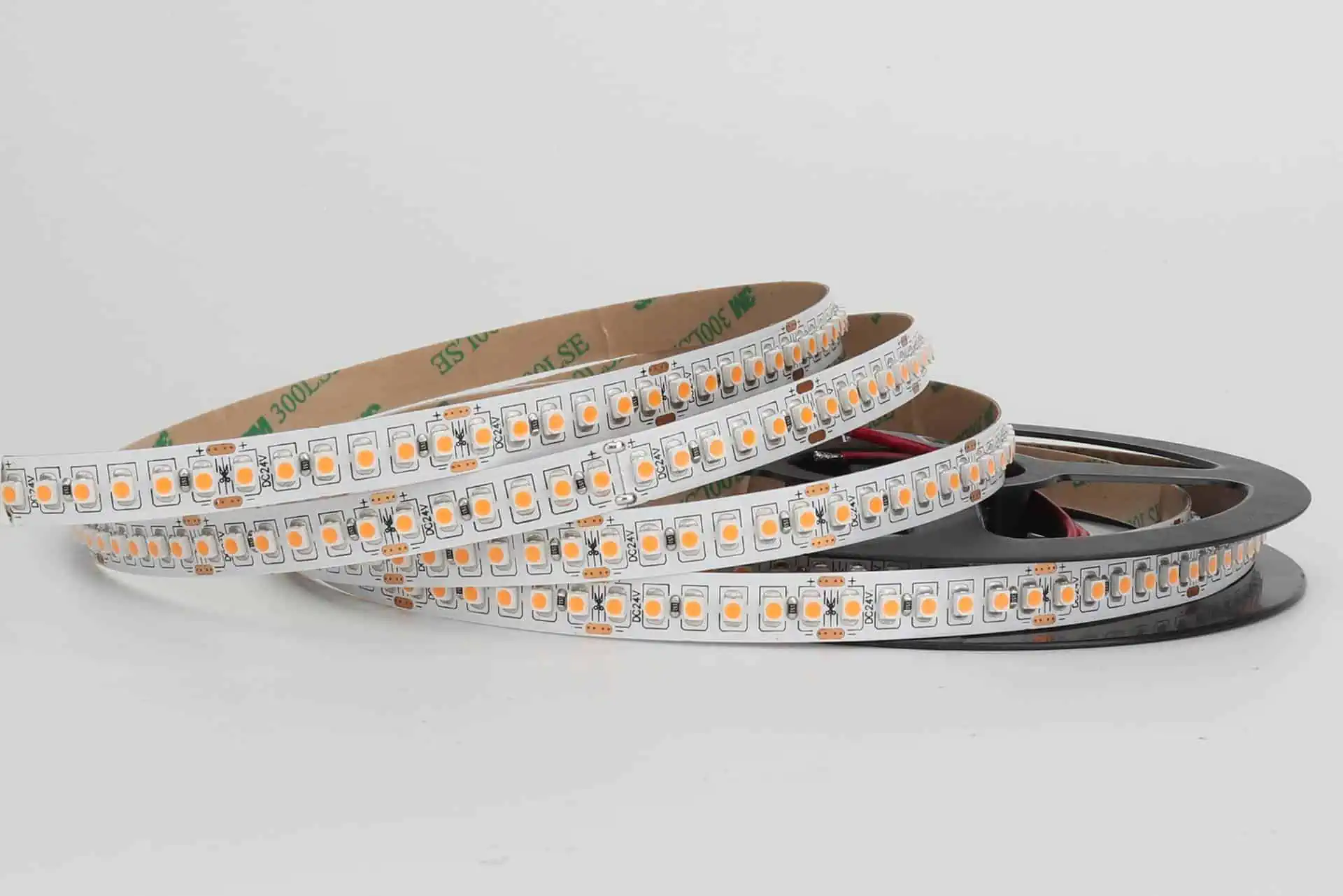

Wiring Lampu Strip LED Single Color
Strip LED satu warna adalah jenis paling basic:
Hanya punya dua kabel (positif dan negatif)
Menghasilkan satu warna konsisten (misalnya warm white, cool white, merah, dll.)
Cocok untuk pencahayaan sederhana dan stabil
1. Pakai Driver / Power Supply Non-Dimmable
Kalau kamu cuma butuh nyala–mati tanpa pengaturan terang redup:
Sambungkan strip single color langsung ke power supply non-dimmable dengan tegangan yang sesuai (misalnya 12V atau 24V DC).
Hitung total daya strip (Watt), lalu pilih power supply dengan kapasitas minimal 20% lebih besar.
Tips aman: Usahakan beban strip maksimal 80% dari kapasitas power supply untuk menghindari overheat dan memperpanjang umur komponen.

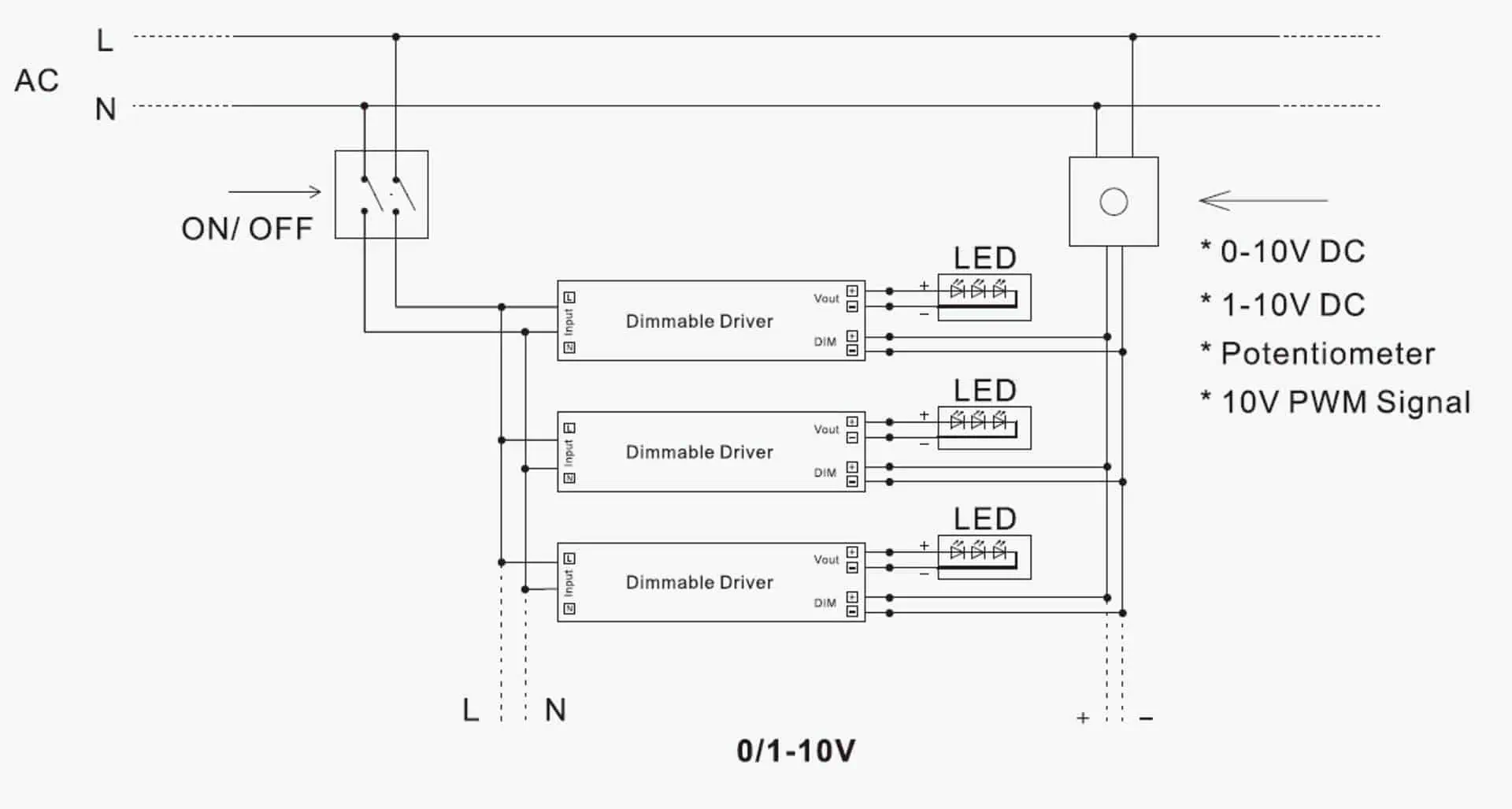

2. Pakai Driver Dimmable (Bisa Di-Redupkan)
Kalau kamu ingin bisa mengatur kecerahan:
Gunakan power supply dimmable yang mendukung salah satu protokol berikut:
0–10V
TRIAC

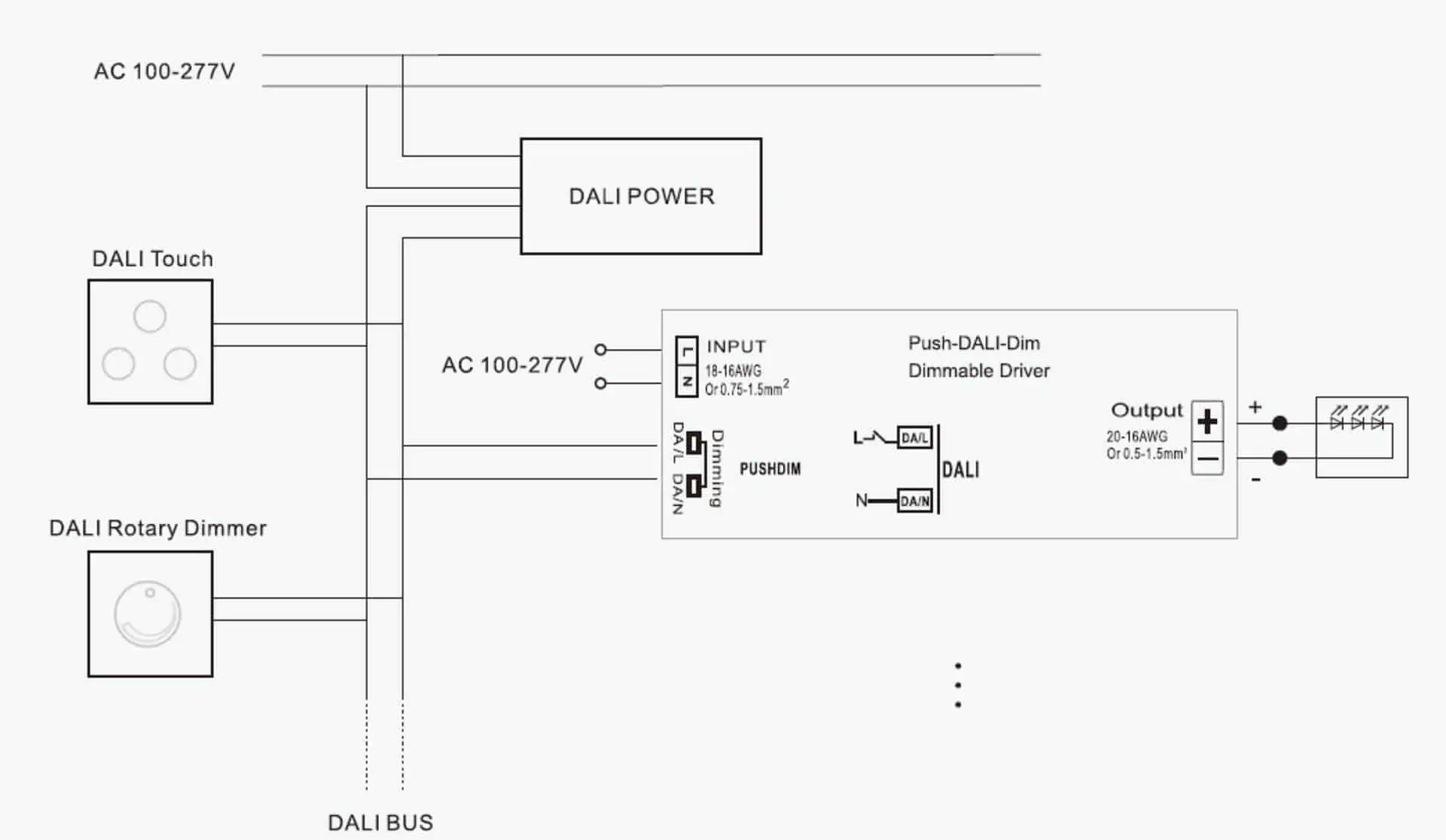

DALI
Setiap metode punya karakter:
0–10V: Banyak dipakai di komersial, kantor, dan sistem kontrol modern.

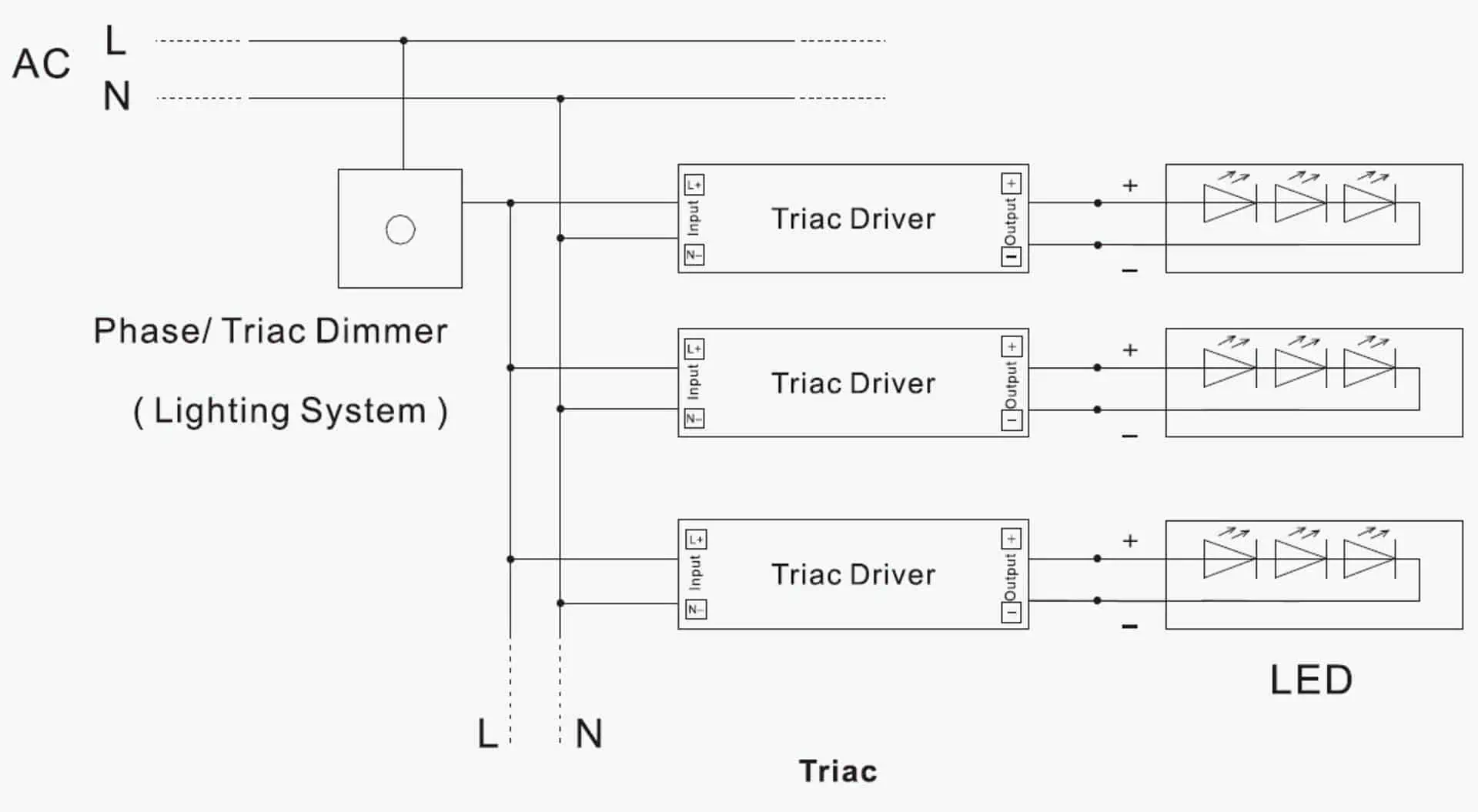

TRIAC: Lebih umum di instalasi rumah karena cocok dengan dimmer AC konvensional.
DALI: Dipakai di sistem pintar dan terintegrasi skala besar.

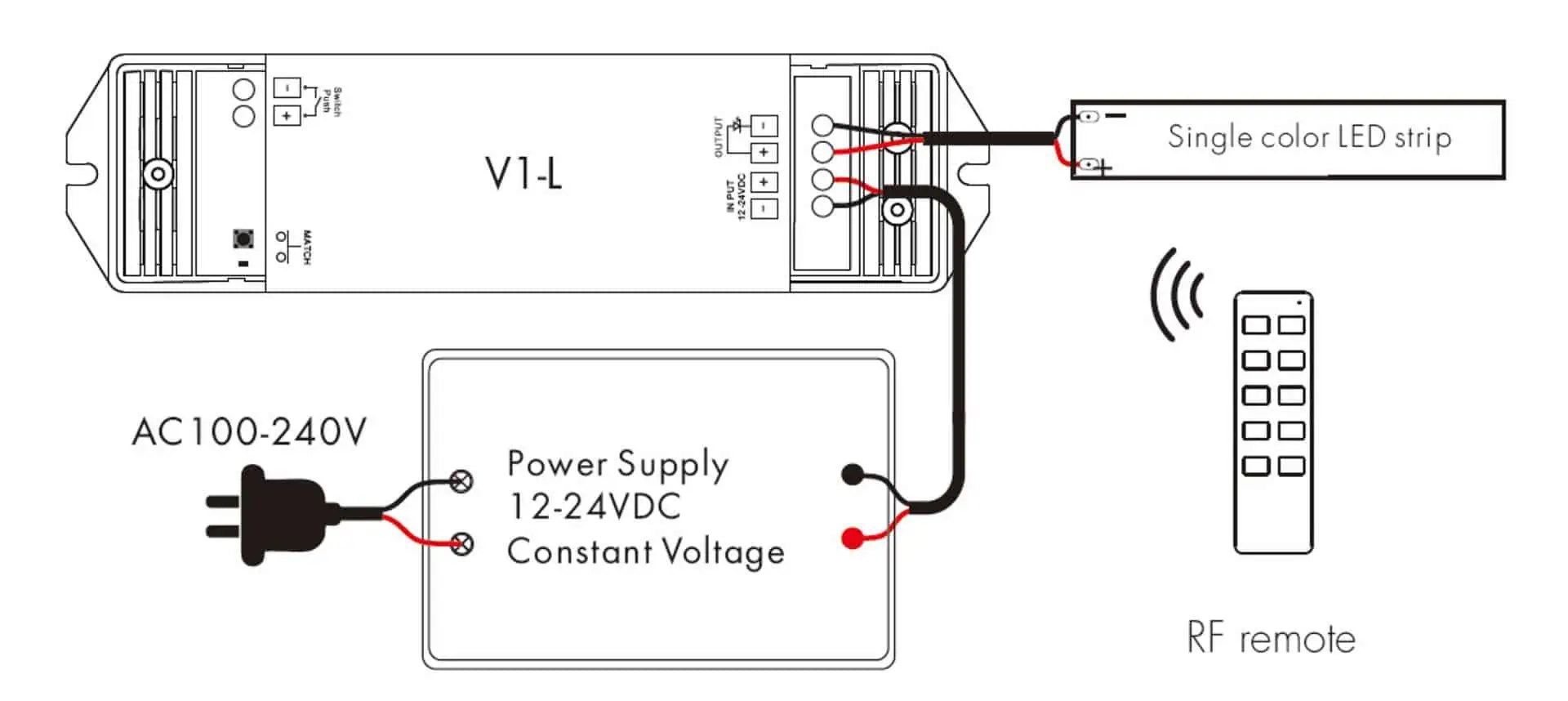

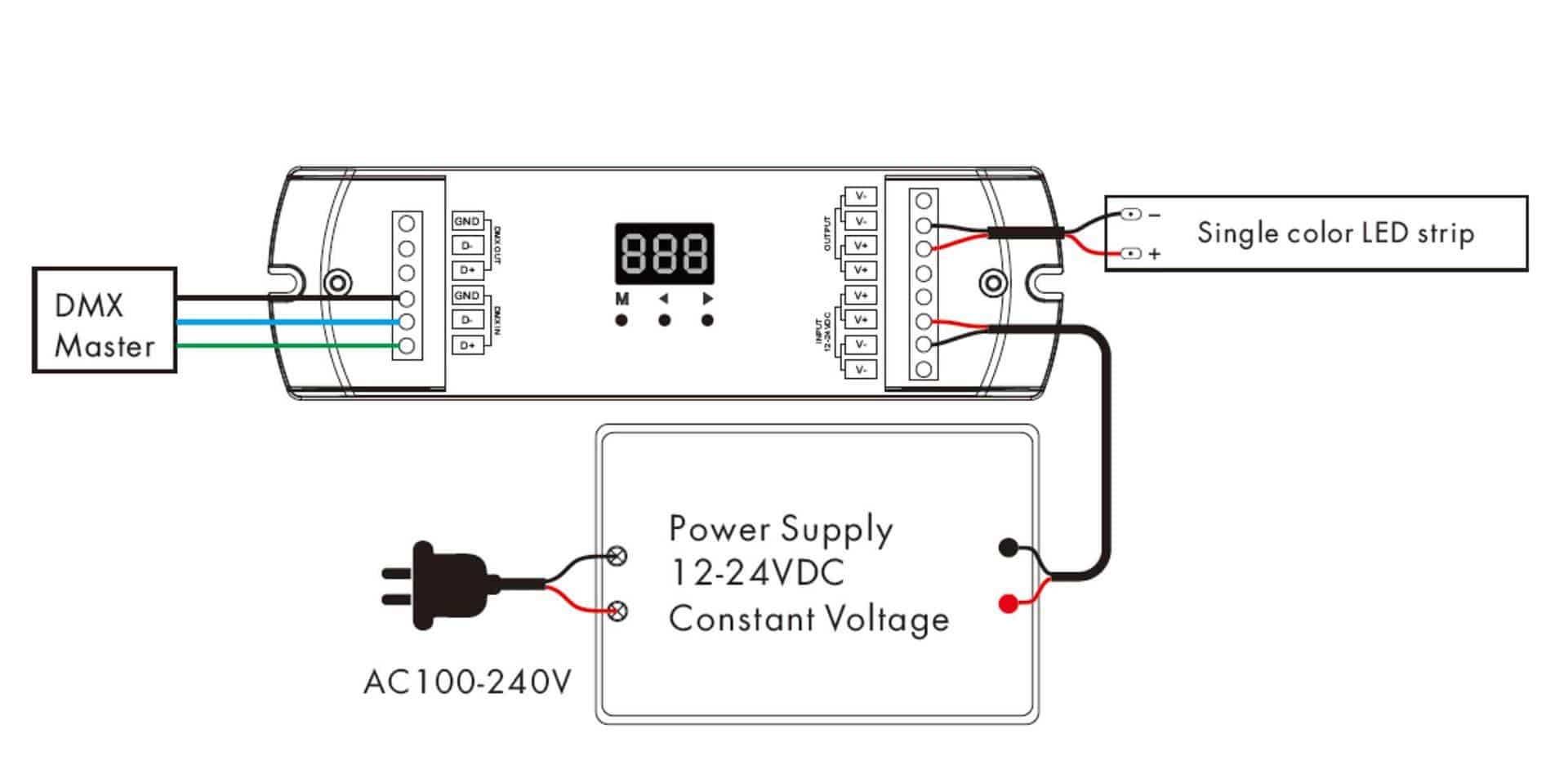

3. Tambah Pengontrol LED (Controller)
Kalau kamu ingin kontrol yang lebih halus (misalnya via remote, panel, atau sistem kontrol):
Gunakan LED controller single color di antara power supply dan strip.
Untuk instalasi kecil, satu controller biasanya sudah cukup.
Untuk instalasi besar dengan banyak meter strip, tambahkan PWM amplifier supaya distribusi daya tetap kuat dan sinyal dimming tidak drop.

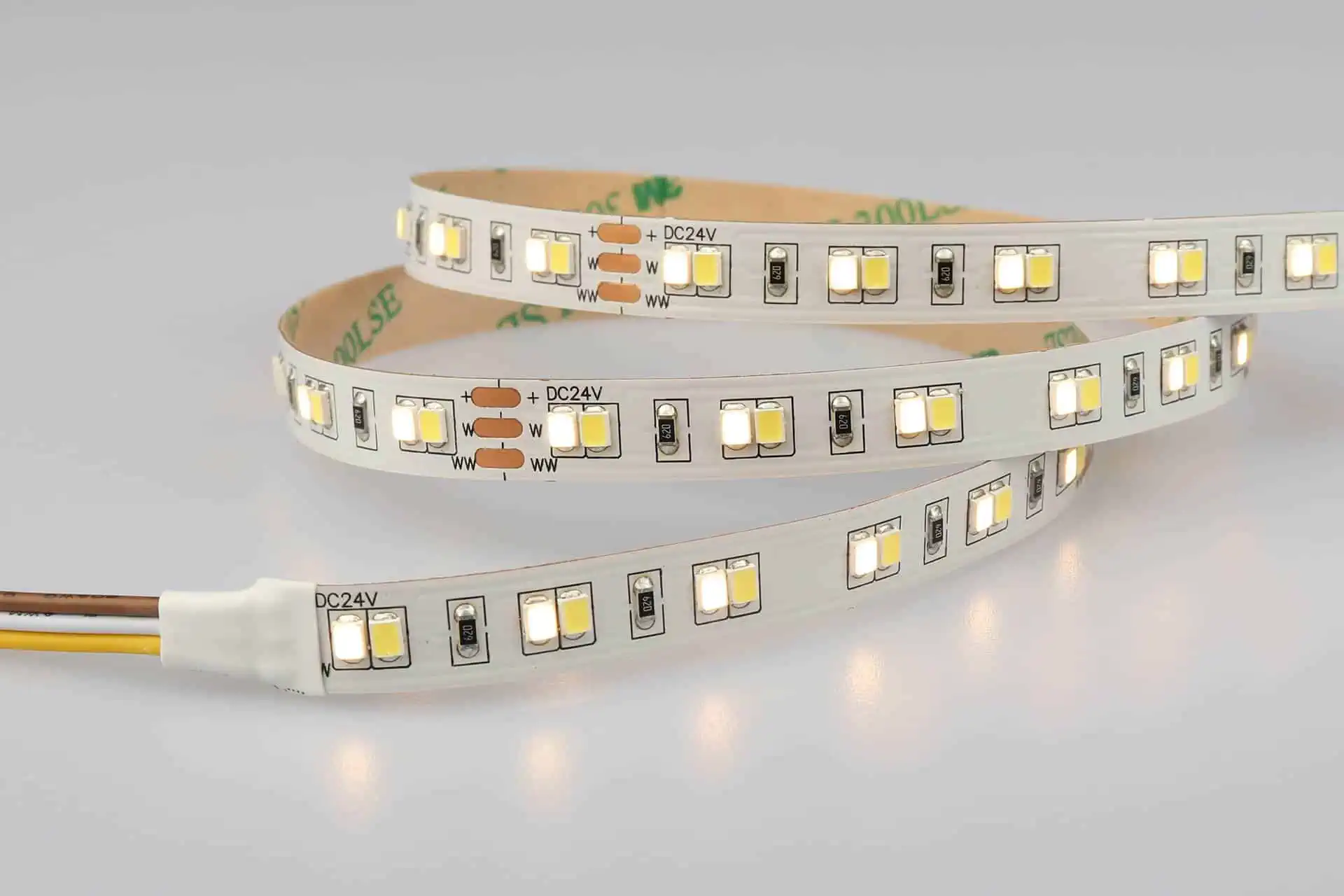

Wiring Strip LED Tunable White (Putih Dapat Diatur)
Strip tunable white (CCT adjustable) biasanya punya:
Tiga kabel utama
Dua jenis LED berbeda: white warm dan white cool
Kamu bisa mengatur:
Suhu warna campuran (lebih hangat atau lebih dingin)
Kecerahan tiap kanal white untuk menciptakan ambience yang diinginkan
Driver Dimmable untuk Tunable White
Sebagian besar power supply dimmable standar dibuat untuk strip satu warna. Namun, untuk tunable white, kamu bisa gunakan:
DALI driver DT8 yang mendukung CCT control
Dengan driver jenis ini, strip tunable white bisa terintegrasi rapi ke sistem pencahayaan pintar dan diatur melalui satu protokol yang sama.

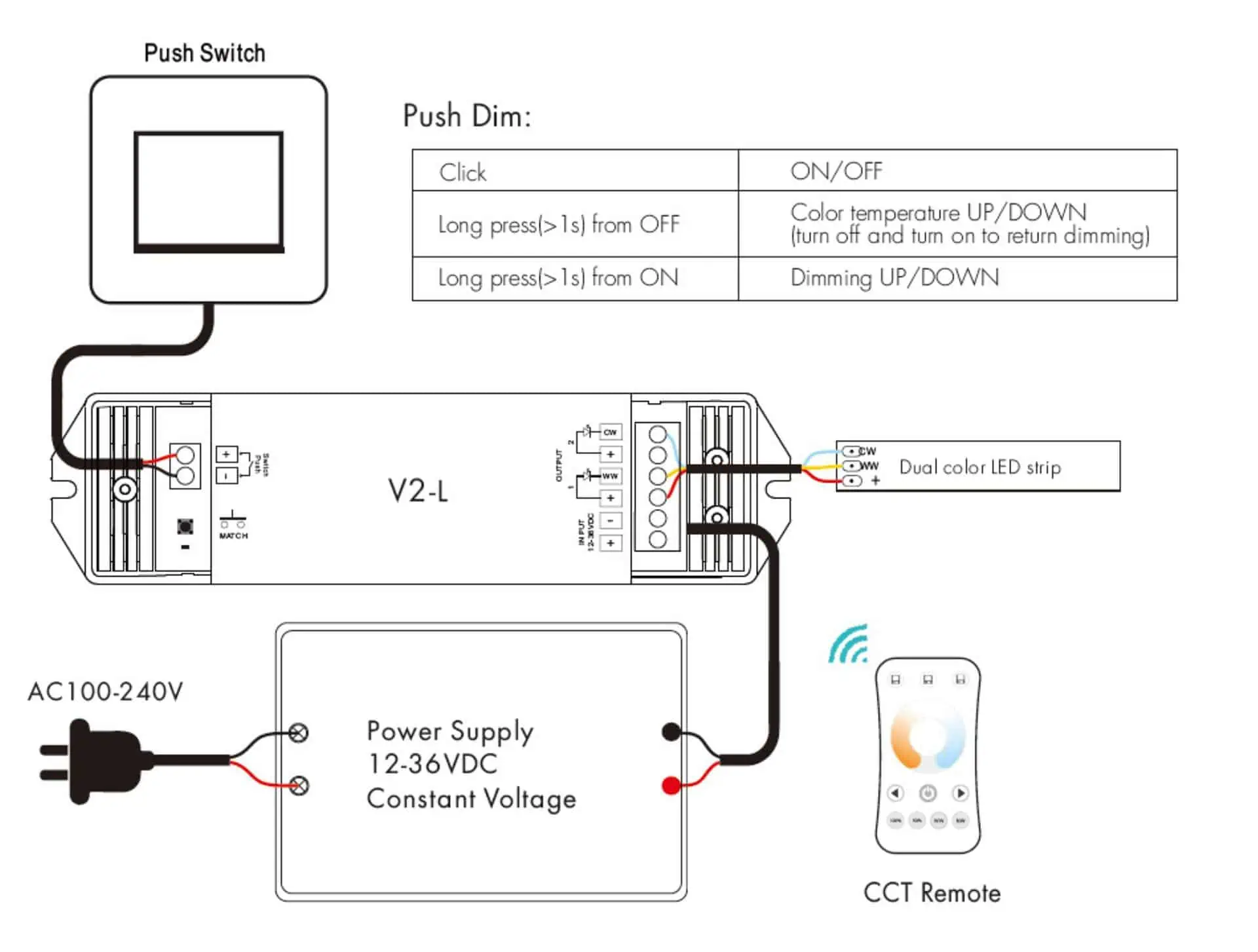

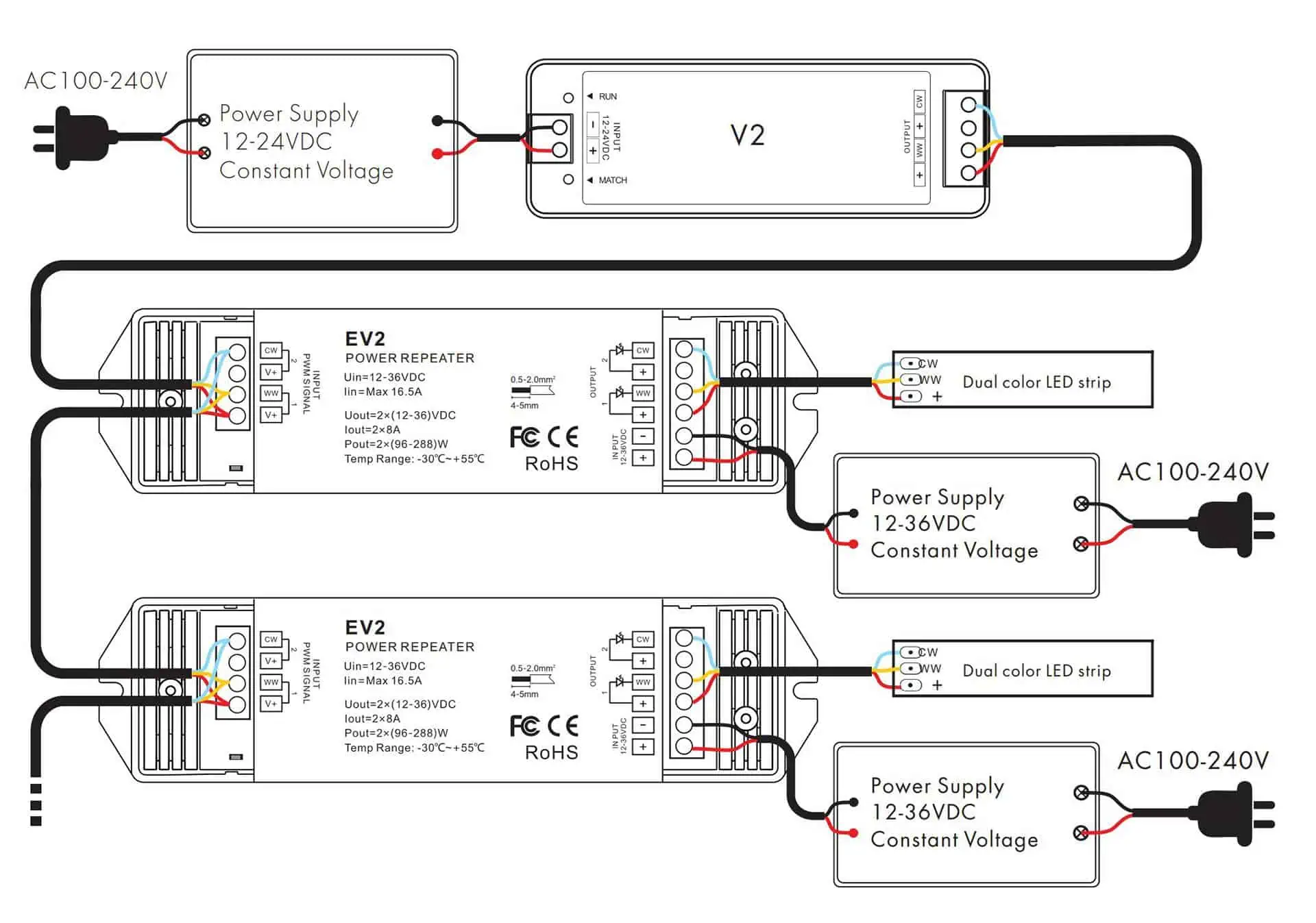

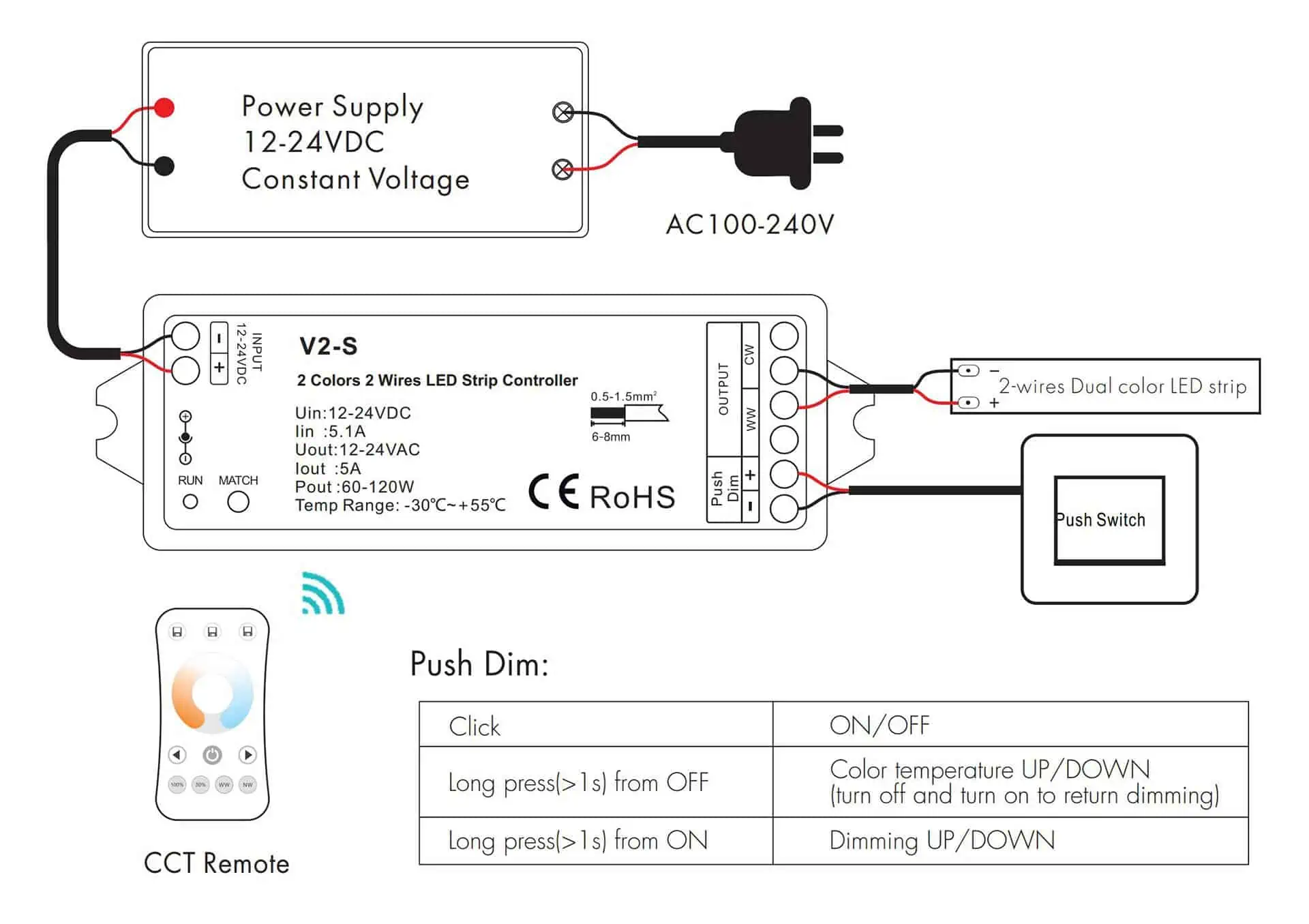

Pakai Pengontrol LED Tunable White
Untuk instalasi skala kecil:
Cukup gunakan controller tunable white yang mengatur kedua kanal (warm & cool) sekaligus.
Untuk instalasi besar:
Tambahkan PWM amplifier agar kinerja tetap konsisten di beberapa zona atau potongan strip.
Wiring Strip LED RGB
Strip RGB punya empat kabel:
Satu common anode (umum positif atau negatif, tergantung tipe)
Tiga kanal warna: merah, hijau, biru
Keunggulannya:
Bisa menciptakan spektrum warna dinamis
Ideal untuk dekorasi, mood lighting, backdrop, dan efek khusus
Driver Dimmable Untuk RGB
Untuk integrasi dengan sistem kontrol profesional:
Gunakan DALI DT8 RGB driver yang mendukung pengaturan:
Warna
Kecerahan

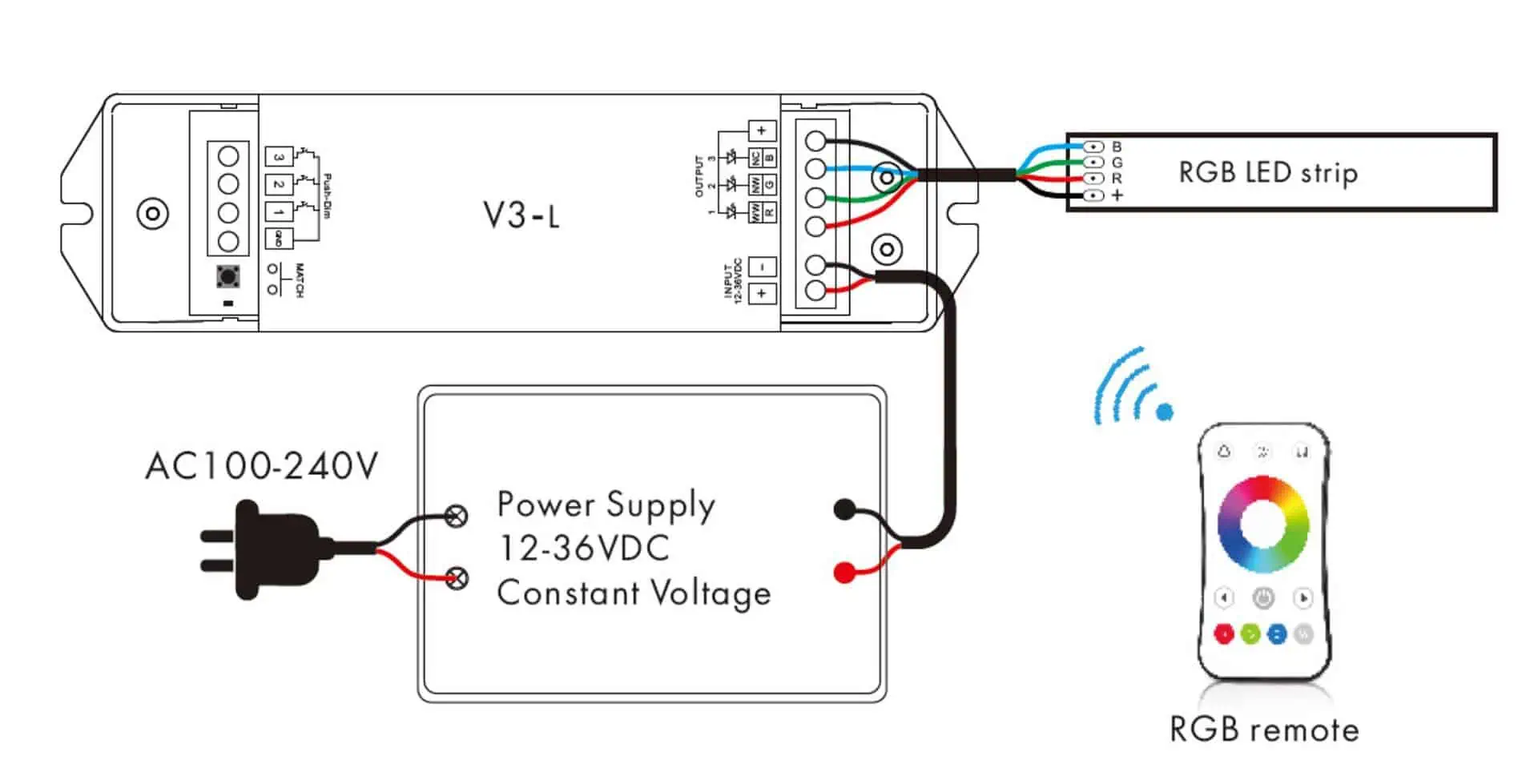

Pakai Controller RGB
Strip RGB selalu bekerja optimal dengan LED controller RGB.
Untuk instalasi kecil: bisa dihubungkan langsung ke controller tanpa amplifier.
Untuk proyek besar: gunakan PWM amplifier untuk menjaga warna dan kecerahan tetap konsisten di seluruh area.
Wiring Strip LED RGBW
Strip RGBW menambah satu kanal putih di atas RGB:
Kanal: R, G, B, dan W
Mampu menghasilkan warna-warna cerah sekaligus white murni yang lebih bersih dan natural

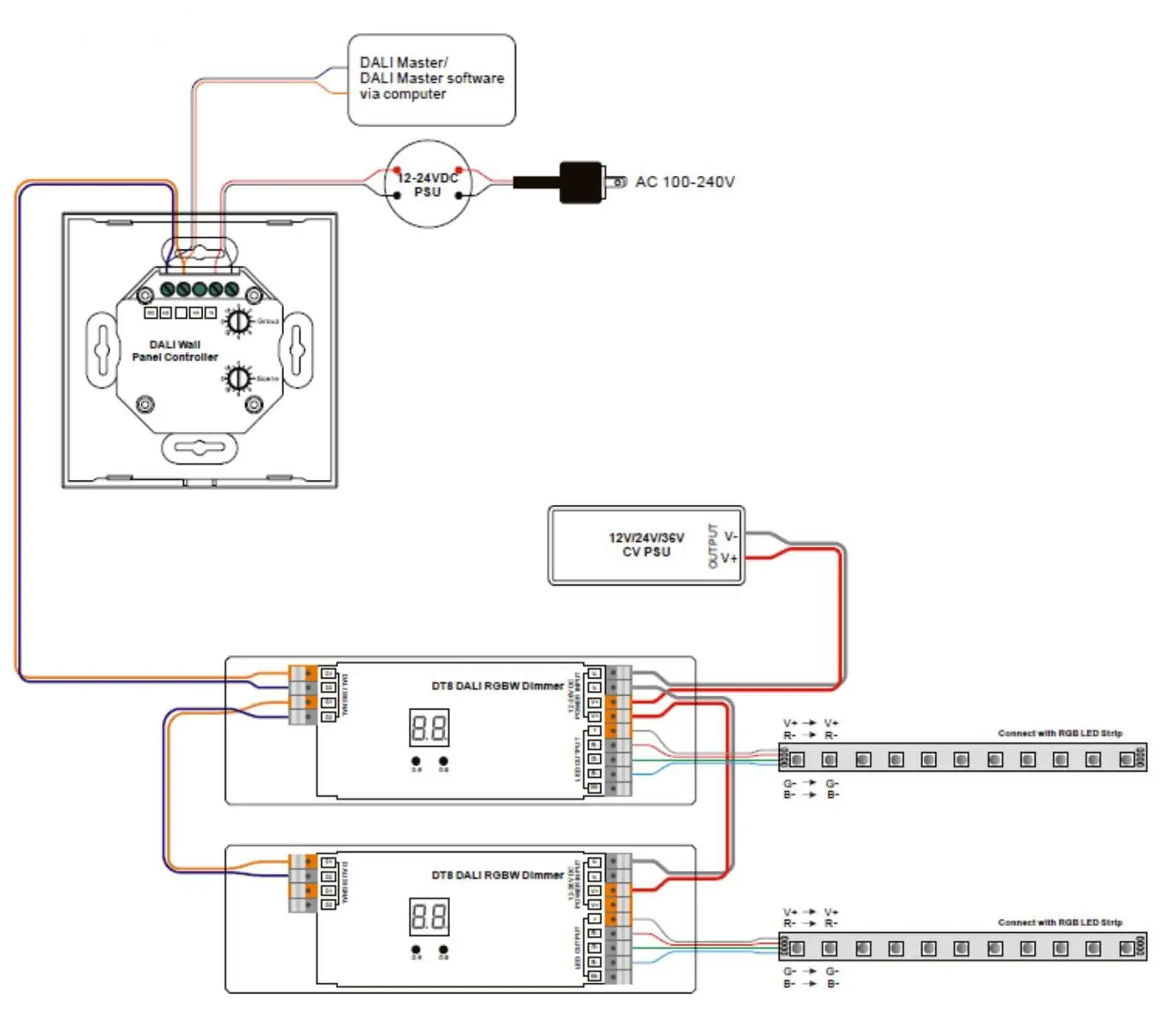

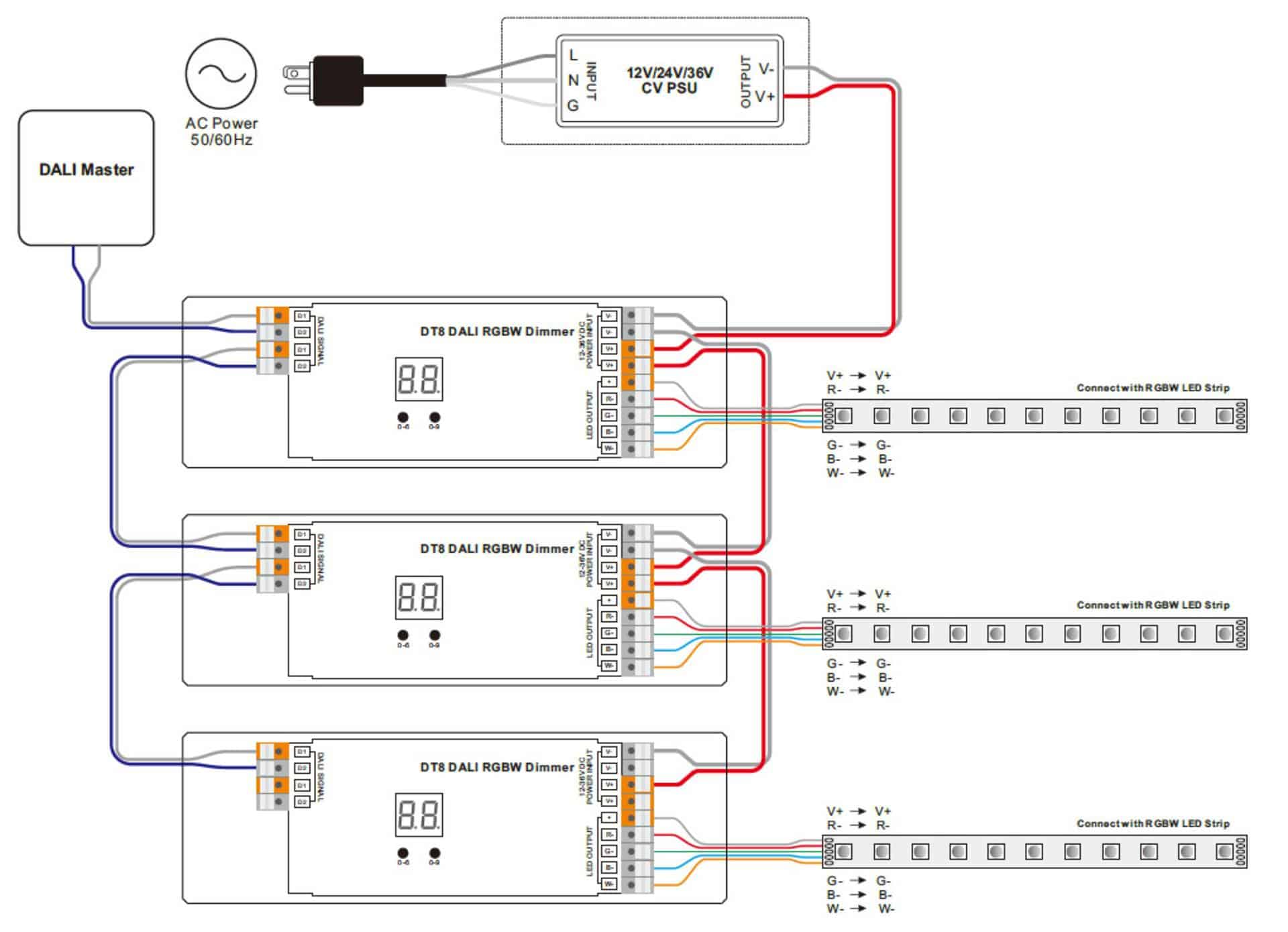

Driver Dimmable untuk RGBW
Untuk kontrol presisi semua kanal warna:
Gunakan DALI DT8 RGBW driver
Setiap kanal (R, G, B, W) bisa diatur dengan lebih akurat, baik warna maupun terang-redup
Controller untuk RGBW
Seperti RGB, strip RGBW juga butuh controller khusus:
Bisa dihubungkan dengan atau tanpa PWM amplifier
Amplifier disarankan jika panjang strip dan total daya sudah besar
Wiring Strip LED RGBCCT
Strip RGBCCT adalah paket paling lengkap:
Kanal RGB (merah, hijau, biru)
Ditambah dua kanal putih: cool white dan warm white
Dengan kombinasi ini kamu dapat:
Spektrum warna penuh
Suhu warna putih yang bisa diatur dengan sangat fleksibel
Driver Dimmable untuk RGBCCT
Karena kanalnya banyak dan kompleks:
Gunakan DALI DT8 RGBCCT driver yang dirancang untuk menangani beberapa kanal sekaligus
Cocok untuk proyek pencahayaan pintar tingkat lanjut yang butuh pengaturan detail

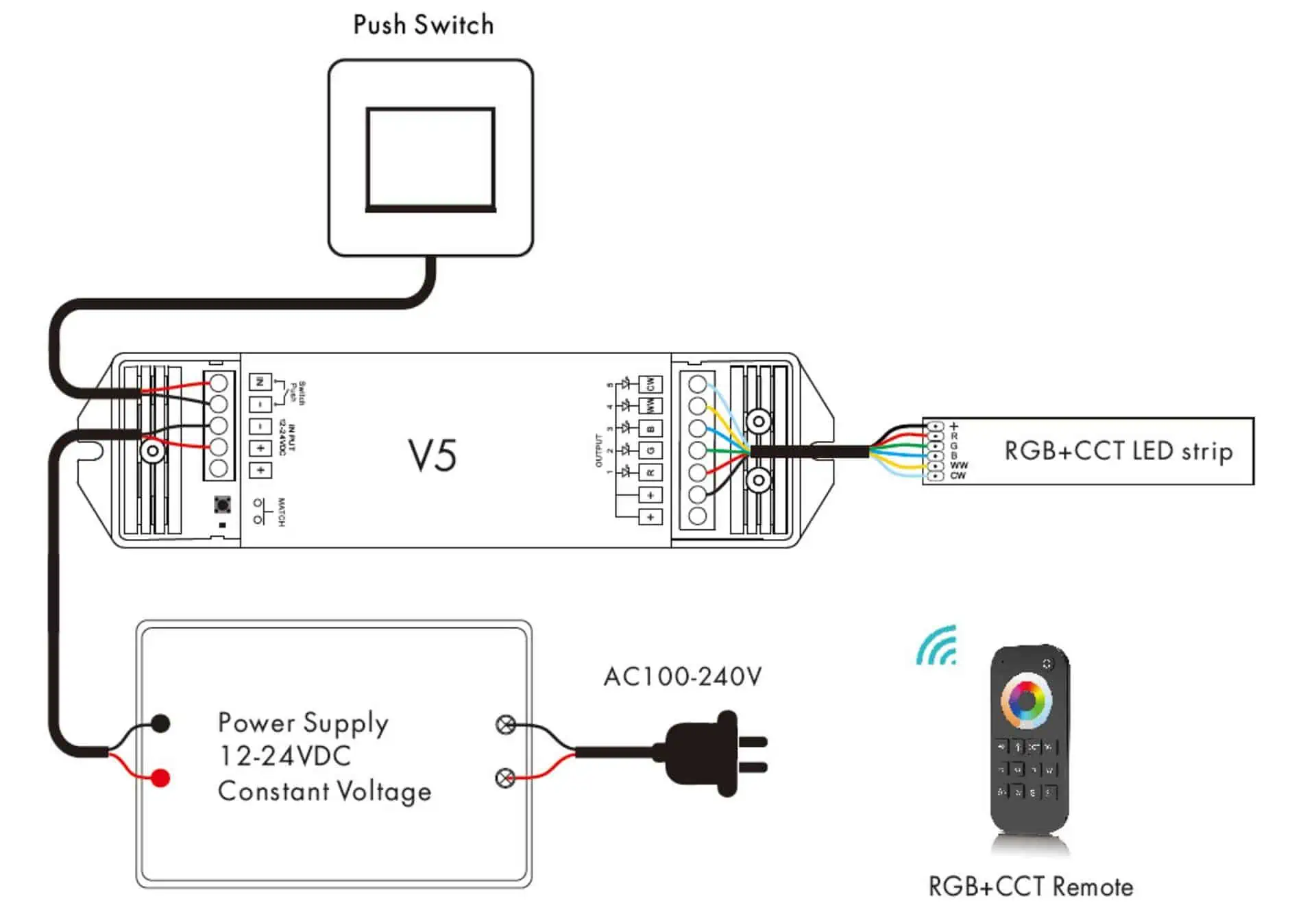

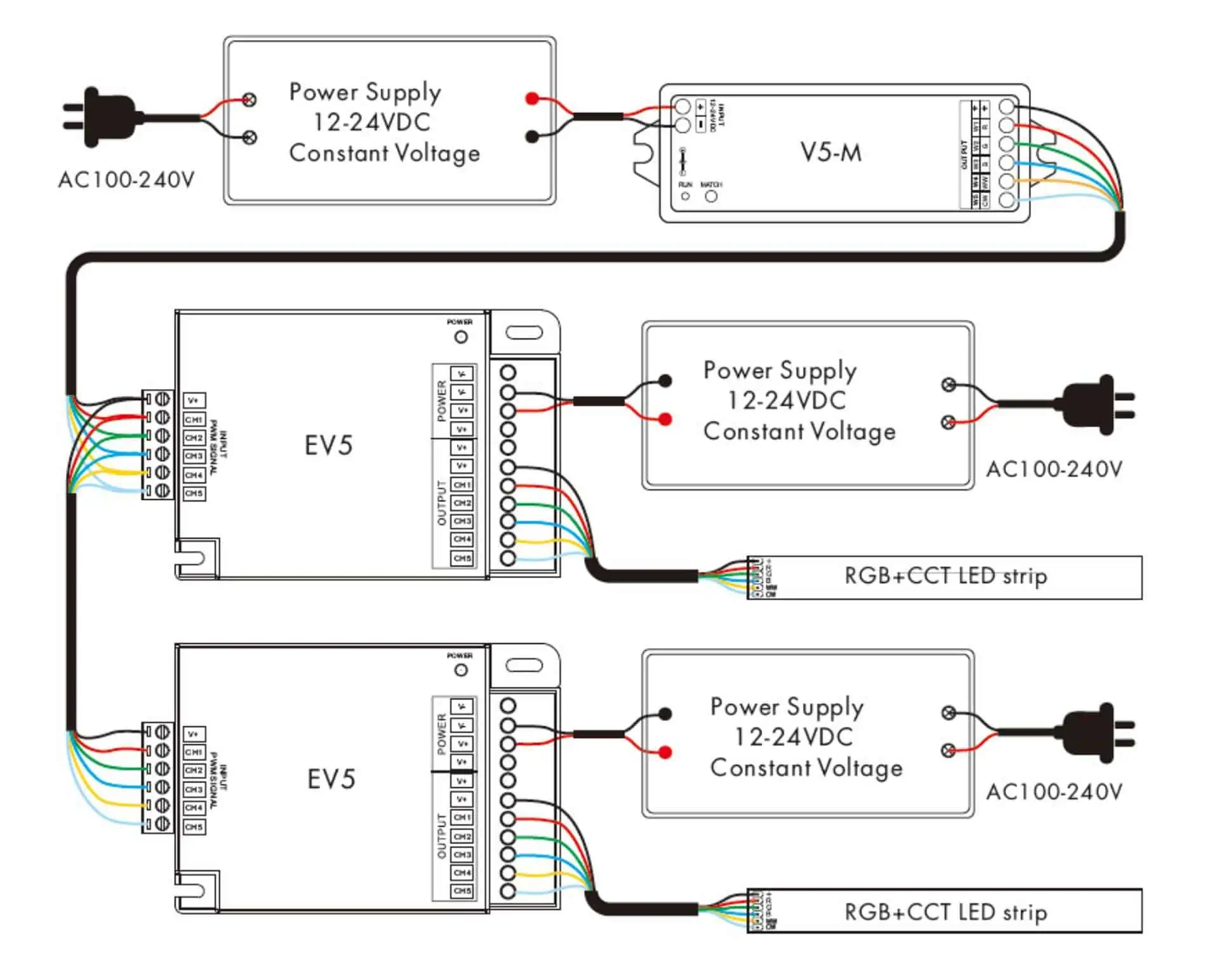

Controller untuk RGBCCT
Untuk instalasi besar:
Controller RGBCCT sering memerlukan PWM amplifier tambahan
Tanpa amplifier, risiko perbedaan kecerahan atau warna di bagian ujung akan meningkat
Strip LED Addressable (Digital)
Strip addressable memungkinkan kontrol per-LED atau per-grup LED menggunakan IC khusus di dalam strip.
Keunggulannya:
Bisa membuat animasi kompleks
Efek dinamis seperti chase, wave, sparkle, dan lain-lain

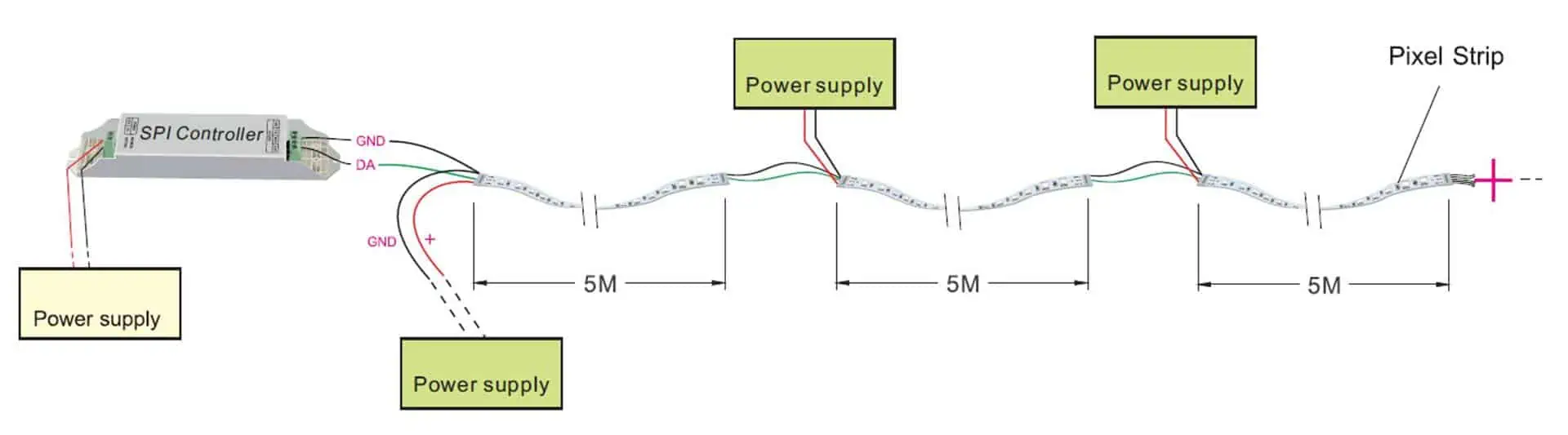

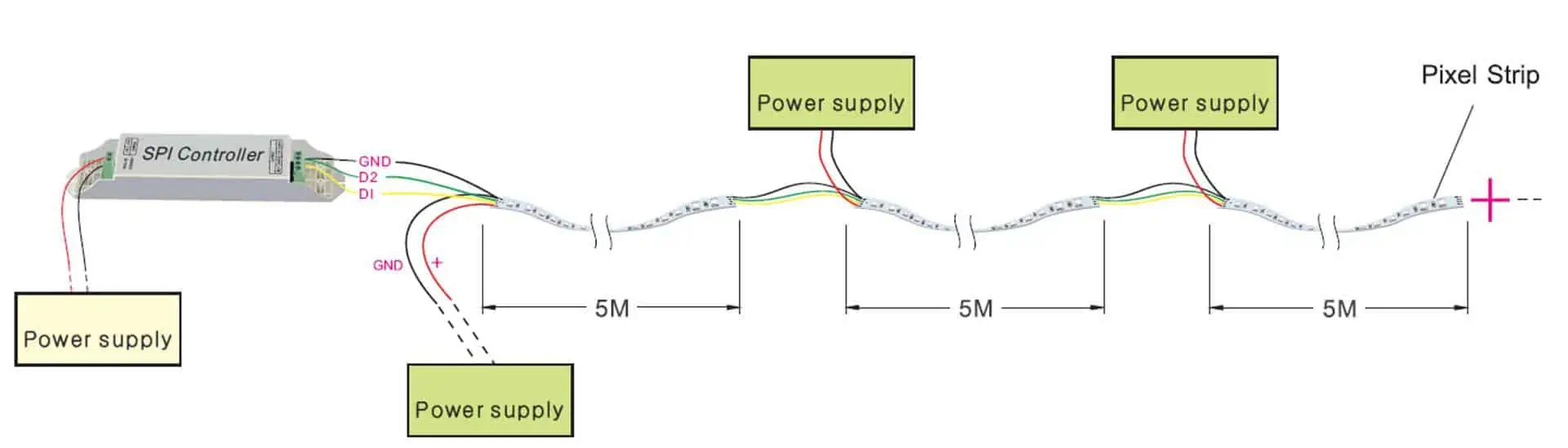

Wiring Strip LED Addressable SPI
Strip addressable berbasis SPI menerima sinyal data digital dan mengubah warna/kecerahan sesuai perintah.
Mode koneksi bisa:
Hanya jalur data (data line saja)
Data + clock untuk kontrol lebih stabil dan presisi
Wiring Strip LED Addressable DMX512
Strip addressable DMX512:
Menerima sinyal DMX langsung
Membutuhkan setting alamat DMX512 sebelum digunakan
Jenis ini sangat populer di:
Panggung profesional
Instalasi seni cahaya
Proyek arsitektural skala besar yang butuh kontrol detail

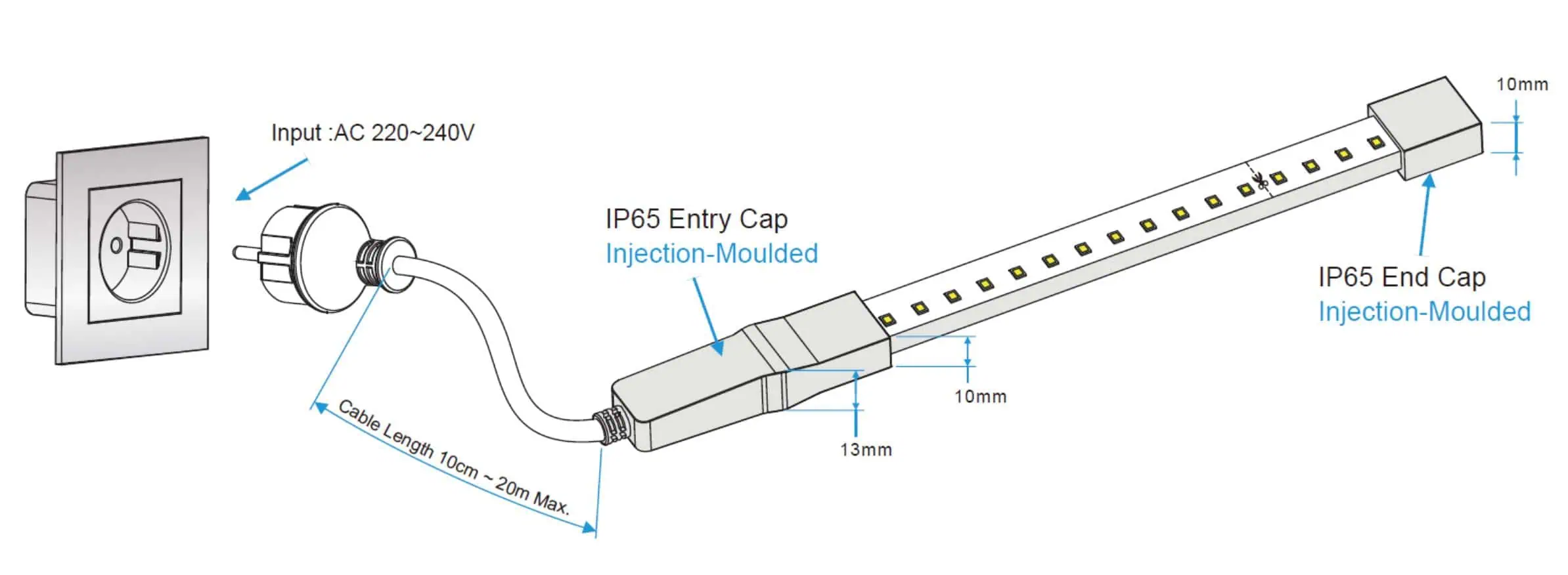

Wiring Strip LED Tegangan Tinggi
Strip LED tegangan tinggi bekerja langsung dari listrik AC:
Tegangan 110V atau 220V AC
Tidak perlu transformer LED DC terpisah
Kelebihannya:
Cocok untuk jarak sangat panjang
Ideal untuk instalasi besar (fasad bangunan, signage panjang, area outdoor tertentu)
Lebih praktis dari sisi wiring karena minim power supply tambahan
Tren Industri dan Arah Pasar LED Strip
Pasar lampu strip LED terus tumbuh pesat, didorong oleh:
Urbanisasi dan pembangunan infrastruktur baru
Peningkatan pendapatan dan gaya hidup yang makin peduli estetika
Adopsi luas teknologi smart home dan smart building
Kawasan Asia-Pasifik, terutama:
Cina
Jepang
Korea Selatan
berada di garis depan pertumbuhan ini dengan banyak proyek kota pintar dan pengembangan infrastruktur skala besar.
Beberapa tren utama:
Integrasi kontrol pintar semakin umum (APP, sistem gedung, sensor, otomatisasi)
Permintaan kustomisasi dan personalisasi efek cahaya meningkat
Strip LED tahan air makin dicari untuk area outdoor dan basah
Strip RGB dan varian canggihnya (RGBW, RGBCCT) makin populer untuk desain interior dan eksterior kreatif
Intinya: produsen yang bisa menawarkan produk fleksibel dan bisa dikustomisasi punya peluang besar memperluas pasar.
Opsi Kustomisasi Produk LED Strip
Agar bisa menyesuaikan dengan beragam kebutuhan proyek, opsi kustomisasi biasanya meliputi:
Tingkat proteksi IP:
IP20: indoor kering
IP65: tahan percikan air
IP68: bisa untuk aplikasi terendam tertentu
Tegangan kerja:
12V DC
24V DC
Pilihan warna:
Single color
Tunable white
RGB, RGBW, RGBCCT
- Paket kit lengkap:
Profil / channel aluminium
Aksesori pemasangan
Power supply dan controller yang cocok
Tujuannya adalah membuat instalasi jadi rapi, aman, dan hasil cahaya maksimal.
Kesimpulan: Kunci Sukses Instalasi LED Strip
Agar proyek pencahayaan dengan strip LED benar-benar maksimal, ada beberapa poin yang perlu kamu pegang:
Pahami tipe strip yang kamu pakai (single color, tunable white, RGB, RGBW, RGBCCT, addressable, atau high voltage).
Gunakan skema koneksi paralel dan perhatikan penurunan tegangan untuk menghindari bagian yang redup.
Pilih driver/power supply yang:
Cocok tegangannya
Cukup besar dayanya (minimal 20% di atas beban)
Mendukung dimming jika dibutuhkan
Manfaatkan controller dan PWM amplifier untuk instalasi besar dan proyek yang butuh efek kompleks.
Dengan pemilihan produk yang tepat dan wiring yang benar, kamu bisa menciptakan efek pencahayaan yang rapi, konsisten, dan memukau di berbagai jenis proyek — dari rumah pintar sampai bangunan komersial kelas atas.
